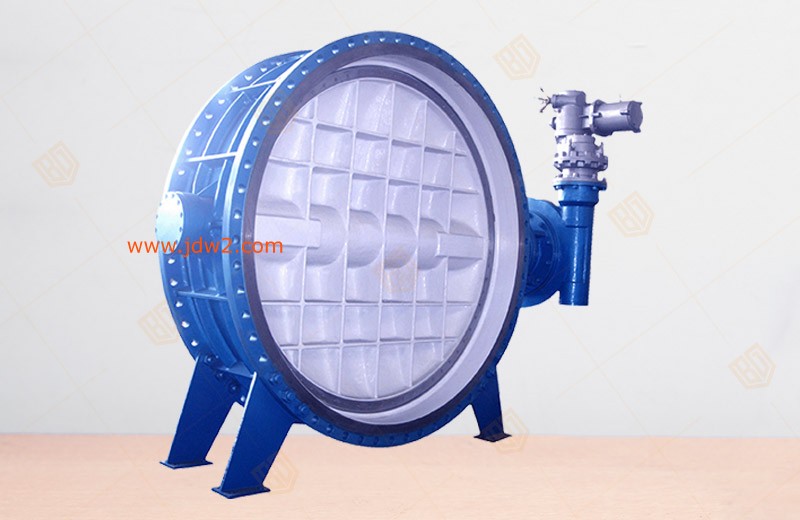

D943H电动三偏心硬密封蝶阀
产品概况
产品型号：D943H
公称通径：DN50～2000mm
公称压力：PN0.6~2.5MPa
驱动方式：蜗轮传动、电动、气动、液动
制造标准：JB/T 8527-97
法兰标准：GB9113-2000
结构长度标准：GB12221-89
检验标准：GB/T 13927-92
D943H电动三偏心硬密封蝶阀主要技术参数
|
公称通径DN（mm) |
50～2000 |
|||
|
公称压力PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
D943H电动三偏心硬密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
D943H电动三偏心硬密封蝶阀连接尺寸
