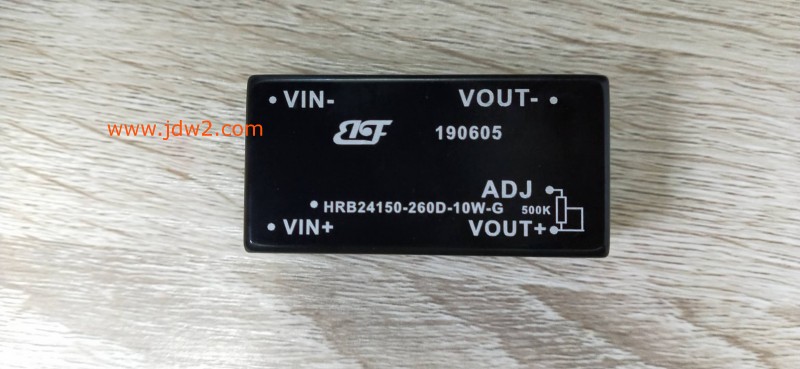

点击图片查看原图
产品特点
● 效率高达 80%以上
● 1*2英寸标准封装
● 单电压输出
● 价格低
● 稳压输出
● 工作温度: -40℃~+85℃
● 阻燃封装，满足UL94-V0 要求
● 温度特性好
● 可直接焊在PCB 上
产品应用
HRA 1~12W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出正负电压：±50V、±100VDC、±110VDC、±150VDC、±200VDC、±250VDC等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数
|
输出特性 |
||
|
技术指标 |
技术参数 |
测试条件 |
|
稳压精度 |
2.0 %max |
0%~100%负载范围 |
|
|
5% max |
负端输出 |
|
电压调整率 |
0.5%max |
满载 |
|
负载调整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%负载范围 |
|
纹波和噪声 (滤波后测试) |
≤300mV p-p, max |
20MHz带宽 |
|
动态响应速度 |
≤150us |
25%负载~满载 |
|
启动延迟时间 |
500ms |
|
|
输入特性 |
||
|
输入电压范围 |
（5VDC） 4.5—9.0VDC |
|
|
（12VDC）9.0—18VDC |
||
|
（24VDC）18—36VDC |
||
|
线性高速率 |
0.5% |
低端 ~ 高端 |
|
一般特性 |
||
|
开关频率 |
150KHz |
典型值 |
|
转换效率 |
参见型号选择表 |
|
|
隔离电压 |
1000VDC |
输入和输出之间 |
|
平均无故障间隔时间 |
1000000小时 |
|
|
温度系数 |
0.02%/℃ |
|
|
环境特性 |
||
|
工作温度范围 |
-40℃~+85℃ |
|
|
储存湿度 |
-55℃~+125℃ |
|
|
相对湿度 |
10%~90% |
|
|
冷却方式 |
自由空气 |
|
产品型号选择指南
|
产品型号 |
输入电压 （VDC） |
输出电压 （VDC） |
输出电流 （mA） |
效率 （%） |
|
|
标称值 |
输入范围 |
||||
|
12 .0 |
9.0~18.0 |
±110 |
28 |
76 |
|
|
HRA12150D-6W |
12 .0 |
9.0~18.0 |
±150 |
20 |
78 |
|
HRA12250D-6W |
12 .0 |
9.0~18.0 |
±250 |
13 |
80 |
|
HRA24110D-6W |
24 .0 |
18.0~36.0 |
±110 |
28 |
78 |
|
HRA24150D-6W |
24 .0 |
18.0~36.0 |
±150 |
20 |
79 |
|
HRA24250D-6W |
24 .0 |
18.0~36.0 |
±250 |
13 |
81 |
|
HRA12100D-8W |
12 .0 |
9.0~18.0 |
±100 |
40 |
78 |
|
HRA12150D-8W |
12 .0 |
9.0~18.0 |
±150 |
25 |
80 |
|
HRA12250D-8W |
12 .0 |
9.0~18.0 |
±250 |
15 |
82 |
|
HRA24100D-8W |
24 .0 |
18.0~36.0 |
±100 |
40 |
79 |
|
HRA24150D-8W |
24 .0 |
18.0~36.0 |
±150 |
25 |
81 |
|
HRA24250D-8W |
24 .0 |
18.0~36.0 |
±250 |
15 |
83 |
|
HRA12100D-10W |
12 .0 |
9.0~18.0 |
±100 |
50 |
80 |
|
HRA12150D-10W |
12 .0 |
9.0~18.0 |
±150 |
33 |
82 |
|
HRA12250D-10W |
12 .0 |
9.0~18.0 |
±250 |
20 |
85 |
|
HRA24100D-10W |
24 .0 |
18.0~36.0 |
±100 |
50 |
82 |
|
HRA24150D-10W |
24 .0 |
18.0~36.0 |
±150 |
33 |
83 |
|
HRA24250D-10W |
24 .0 |
18.0~36.0 |
±250 |
20 |
85 |
|
HRA24120D-12W |
24 |
18.0~36.0 |
±120 |
50 |
85 |
产品举例说明：
1、 型号：HRA12110D-10W
输入电压Vin：9~18VDC；输出电压Vout：±110VDC；输出功率：10W
2、 型号：HRA24250D-10W
输入电压Vin：18~36VDC；输出电压Vout：±250VDC；输出功率：10W
外型尺寸及引脚描述
HRA 1~12W系列 产品尺寸：50.8x25.4x12.5 单位: mm
