立式喷淋塔作为一种喷淋吸收设备已在废气净化中得到广泛应用。喷淋净化塔：属两相逆向流填料吸收塔。
废气体从废气处理塔体下方进气口进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。在填料的表面上，气相中酸性（或碱性）物质与液相中碱性（或酸性）物质发生化学反应，反应生成物质（多为可溶性盐类）随吸收液流入下部贮液槽。未完全吸收的酸性（或碱性）气体继续上升进入第一级喷淋段。在喷淋段中吸收液从均布的喷嘴高速喷出，形成无数细小雾滴，与气体充分混合接触，继续发生化学反应，然后酸性（碱性）气体上升到二级填料段、喷淋段进行与第一级类似的吸收过程。第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性（碱性）气体浓度范围也有所不同。在喷淋段及填料段两相接触的过程也是传热与传质的过程。通过控制空塔流速与滞留时间保证这一过程的充分与稳定。废气处理塔体的最上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从废气净化塔上端排气管排入大气，达到《大气污染物综合排放标准》（GB16297-1996）的排放标准，且能达到最新的《环境空气质量标准》（GB3095-2012）的二级排放要求。
净化塔的性能特点：
1、净化塔适用范围广：化工、轻工、印染、医药、钢铁、机械、电子、仪表、电镀等工业部门生产过程中排放的有机废气、硫酸、硝酸、盐酸、氢氟酸等尾气及硫氧化物（SOx）、氮氧化物（NOx）、碳氧化化物（CO、CO2）、氰化物（HCN）等酸性气体，采用工业废气净化设备，都可得到满意的效果。
2、净化塔净化效率高：酸（碱）雾废气净化塔采用二级逆向喷淋，填料比表面积大，由试验研究确定的气比保证了性能稳定，对各种浓度的酸性（或碱性）废气净化效率均可达
85%~95%。
3、净化塔阻力低：在保证足够气液接触面积基础上，工业废气净化塔选用空气动力特性最佳的填料品种及结构形式，使设备阻力在额定风量下不超过40毫米水柱，是国内各种填料吸收塔中阻力最低的一种。这对于配用耐腐蚀低压通风机极为有利。
4、净化塔占地面积小：工业废气净化处理塔采用PP、阻燃PPS、FRP等材质，将塔体、吸收液槽、循环泵、吸收液管道系统组合成一套完整的工业废气处理设备，结构紧凑，便于现场安装及操作管理，占地面积小，无论对新建工程还是技改项目都可适应。
净化塔试用的填料：聚丙烯鲍尔环、不锈钢鲍尔环、多面空心球、阶梯环、花环填料等。
它的特点是：气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。该塔处理风量较大，空塔气速1.5～10m/s，喷淋密度20～110m3/(m2•h)，压力损失300～600Pa，喷淋塔的除雾装置采用多面空心球，其除雾效率可达98%-99%，而且结构简单压降较小。
喷淋塔对于各种腐蚀性气体净化处理效果明显，能有效去除氯化氢气体(HCl)、氟化氢气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸雾(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、硫化氢气体(H2S)、福尔马林(HCHO)等水溶性气体。我公司自主研发的喷淋塔净化效率高、操作管理简单、使用寿命长净化效率高。

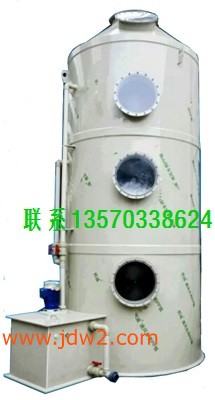

本设备采用圆形立式塔体，用焊接法分段联接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、除雾层、观检窗、出风口等组成。
