非金属补偿器是一种柔性补偿器，也称非金属膨胀节、非金属柔性补偿器、纤维织物补偿器，由非金属圈带和金属框架组成，框架里面带有导流筒，导流筒的上面都标注了介质的流向。用户安装的时候要根据这个箭头的方向进行安装。非金属矩形补偿器内设运输固定杆，安装完成后标有黄色的拉杆或固定杆应拆除，确定补偿器正常工作，以补偿多维方向，补偿量大，寿命不错。
非金属补偿器的连接方式有焊接和法兰连接两种，如果是法兰连接的话，一般情况下是需要含带配对法兰，这样方便用户安装；如果用户不需要配对法兰，提供法兰图纸。
非金属圈带是一种织物材质，由几层布组成。根据不同的工作温度，常用的有玻璃纤维布、硅胶布、氟胶布、无碱纤维玻璃布、聚四氟乙烯薄膜、硅酸铝纤维棉等多种材料组成，这几种布各自具有各自的优点和功能，根据不同的工况进行组合。 非金属补偿器的结构特点：
一、非金属补偿器包括左框架和右框架以及圈带，左框架的右端和所述右框架的左端均设有向外的凸缘，圈带的两端通过压紧装置分别连接在凸缘上；左框架内设有阶梯状的导流筒，其大端连接在左框架上，小端置于左、右框架之间；右框架内设有一个内衬筒，其一端连接在右框架端部，另一端置于左、右框架之间；导流筒小端的直径小于所述内衬筒的直径，并使其部伸入到该内衬筒内。该非金属膨胀节设计正确，结构简单，使用方便，可在不增加外形尺寸的前提下，确定足够的径向位移量。同时，该非金属膨胀节在使用中的自然向下偏移，恰好可以封堵缝隙，防止灰尘的进入，延长设备的使用寿命。
二、非金属补偿器包括法兰、鼓形蒙皮，法兰固定连接在鼓形蒙皮的两端，构成补偿结构；法兰内端面设有止口，鼓形蒙皮两端外翻，形成径向法兰边，嵌入法兰内端面止口内；法兰内端面设有环板，环板通过螺钉固定连接在法兰内端面上，并将鼓形蒙皮径向法兰边固定连接在法兰内端面止口内；进一步改进在于：环板与法兰内端面之间间隙内填充密封胶，形成止口周边密封结构；鼓形蒙皮为多层复合结构；钢丝网为单层或多层金属丝网。该非金属膨胀节能使法兰与鼓形蒙皮两端稳定连接。

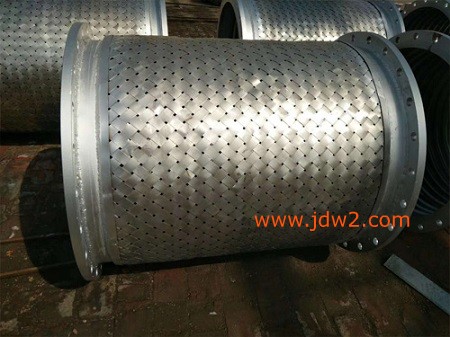

波纹补偿器运用其工作主体波纹管的弹性变形，以吸收管线、导管、容器等由热胀冷缩等原因发生的尺度改变，关于外压/轴向型膨胀节可在出入口端环与出入口管之间添加填料密封设备，其效果相当于套筒膨胀节，既可抵御外部腐蚀介质的侵入，又给波纹管膨胀节添加了一道屏障，即便波纹管损坏，金属膨胀节还能够起到补偿效果并防止波纹管失效。也可用于降噪减振。在现代工业中用处普遍，大多数波纹管的失效是由外部环境腐蚀形成的，所以在进行波纹膨胀节的布局设计时，通常要考虑阻隔外部腐蚀介质与波纹管的接触。
泊头市航润管道设备制造有限公司【http://www.bthrgd.com/】主营金属膨胀节，金属补偿器，非金属补偿器，非金属膨胀节，金属波纹补偿器，直埋式波纹补偿器，通用型补偿器，套筒补偿器，管道膨胀节，矩形波纹补偿器，非金属柔性补偿器，高温膨胀节，波纹管软管，波纹伸缩器，风门管道过滤器，人孔，插板阀，卸料器，输送设备等系列产品。
