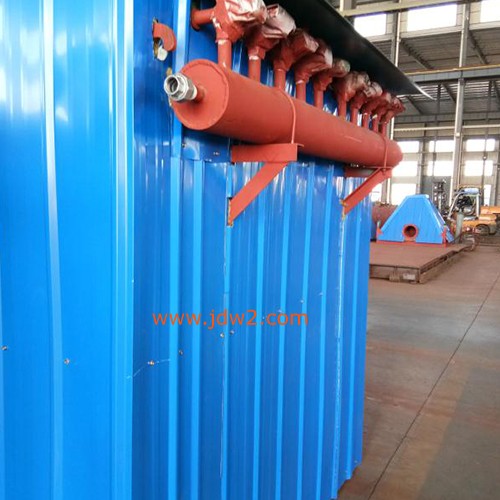

大同GMC高浓度袋式收尘器由灰斗、上箱体、中箱体、布袋、清灰喷吹装置等部分组成，具有处理气体大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点，而且该除尘器从结构上和电磁阀上进行改革，解决了露天安放和压缩空气压力低的问题。高浓度袋式收尘器广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘。
大同GMC高浓度袋式收尘器工作原理：烟气由灰斗上的进风口流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用,同时气流速度变慢,轻微粉尘随气流转折向上进入中箱体，粉尘被除尘布袋过滤阻留，积附在布袋外表面，过滤后的气体透过除尘布袋进入上箱体至出风口，经引风机排至大气。积附在布袋外壁的粉尘不断增加，当达到设定时间,脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排布袋进行脉冲喷吹清灰，使除尘布袋在瞬间急剧膨胀抖落积附在布袋外壁的粉尘，从除尘布袋上剥离的粉尘沉降至灰斗，经过卸灰闸阀排出。
大同GMC高浓度袋式收尘器技术参数：
| GMC60-2 | GMC60-3 | GMC60-4 | GMC60-5 | GMC70-5 | |
| 处理风量m3/h | 10000～16000 | 15000～25000 | 20000～33000 | 26000～41000 | 32000～48000 |
| 总过滤面积m2 | 184 | 267 | 368 | 459 | 536 |
| 过滤风速m/min | 0.91～1.45 | 0.91～1.45 | 0.91～1.51 | 0.91～1.49 | 0.94～1.49 |
| 滤袋数量（条） | 120 | 180 | 240 | 300 | 350 |
| 阻力Pa | ≤1200 | ||||
| 入口浓度g/m3n | ≤200 | ||||
| 出口浓度mg/m3n | ≤60 | ||||
| 喷吹压力(MPa) | 0.5-0.7 | ||||
| 承受压力Pa | 9000 | ||||
| 脉冲阀数量 | 10 | 15 | 20 | 25 | 25 |
| 耗气量m3/min | 0.65 | 1.01 | 1.37 | 1.73 | 2.09 |
| 保温面积m2 | 44 | 50 | 82 | 96 | 112 |
| 设备重量 kg | 6600 | 8250 | 10500 | 13250 | 15500 |
| 所耗功率（KW） | 2.2 | 2.2 | 5.2 | 5.2 | 5.2 |
