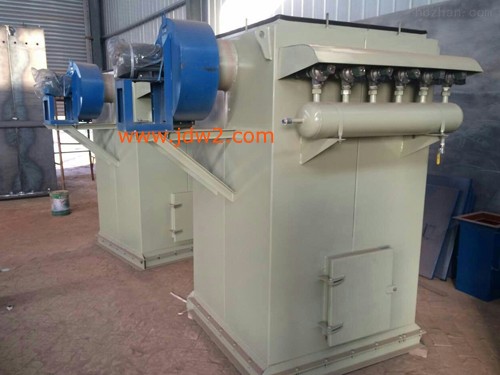

大同PL型振打袋式除尘器基本结构由风机、过滤器和集尘器三个部分组成，各部件都安装在一个立式框架内，钢板壳体，外型美观、结构科学、运行可靠、使用方便。PL型振打袋式除尘器运行过程中是压缩空气通过喷吹实现的，把过滤筒依次单独进行清洁，在清洁过程中保证了 性的空气流动，因此该PL型振打袋式除尘器可连续24小时工作。
大同PL型振打袋式除尘器的清灰机构采用电机带偏心轮，带动连杆使滤袋抖动而 沾在除尘滤袋外表面的粉尘。清灰机构的控制分自控和手控两种：自控即风机连续工作，振打清灰可按要求自行进行；手控即风机停止后，清灰机构自动工作，数十秒后自动停止。PL型振打袋式除尘器对比重较大的金属切屑，铸造用砂，如车床、磨床、铣床、砂轮机、抛光机等，和中等比重的粉尘，如水泥、陶瓷粉、石膏粉、碳粉、颜料、胶木粉、塑料粉等，以及比重较轻的非纤维性粉尘均有良好的除尘效果。
A型技术性能：
| 项目规格 | PL-800/A | PL-1100/A | PL-1600/A | PL-2200/A | PL-2700/A | PL-3200/A | PL-4500/A | PL-6000/A |
| 处理风量m3/h | 800 | 1100 | 1600 | 2200 | 2700 | 3200 | 4500 | 6000-8000 |
| 设备阻力mmH2O | 80 | 85 | 85 | 100 | 120 | 100 | 100 | 150-120 |
| 过滤面积m2 | 4 | 7 | 10 | 12 | 13.6 | 15.3 | 21.5 | 30 |
| 进气口尺寸mm | Φ120 | Φ140 | Φ150 | Φ200 | Φ200×250 | Φ200×300 | Φ200×350 | Φ200×450 |
| 进气口离底距H | 318 | 345 | 418 | 433 | 458 | 478 | 478 | 1295 |
| 风机电机功率KW | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
| 清灰电机功率KW | 0.18 | 0.55 | ||||||
| 过滤风速m/min | 3.33 | 2.62 | 2.66 | 3.05 | 3.30 | 3.48 | 3.49 | 3.33-4.5 |
| 除尘效率% | 99.5 | |||||||
| 灰箱容积L | 20 | 30 | 40 | 40 | 55 | 55 | 70 | 105 |
| 噪声dB(A) | ＜75 | ＜80 | ||||||
| 外型尺寸A*B*C | 530×520 ×1300 | 700×580 ×1400 | 740×580 ×1613 | 720×630 ×1699 | 760×680 ×1798 | 790×700 ×1888 | 900×800 ×2028 | 1200×900 |
| 重量kg | 483 | 578 | 662 | 767 | 893 | 1134 | 1302 | 1470 |
B型技术性能：
| 项目规格 | PL-800/B | PL-1100/B | PL-1600/B | PL-2200/B | PL-2700/B | PL-3200/B | PL-4500/B | PL-6000/B |
| 处理风量m3/h | 800 | 1100 | 1600 | 2200 | 2700 | 3200 | 4500 | 6000-8000 |
| 设备阻力mmH2O | ＞80 | ＞85 | ＞85 | ＞100 | ＞120 | ＞100 | ＞100 | ＞150-120 |
| 过滤面积m2 | 4 | 7 | 10 | 12 | 13.6 | 15.3 | 21.5 | 25 |
| 风机电机功率KW | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
| 清灰电机功率KW | 0.18 | 0.55 | ||||||
| 过滤风速m/min | 3.33 | 2.62 | 2.66 | 3.05 | 3.30 | 3.48 | 3.49 | 3.33-4.5 |
| 除尘效率% | 99.5 | |||||||
| 灰箱容积L | 20 | 30 | 40 | 40 | 55 | 55 | 70 | 105 |
| 噪声dB(A) | ＞75 | ＜80 | ||||||
| 外型尺寸A*B*C | 530×520 ×1040 | 700×580 ×1100 | 740×580 ×1240 | 720×660 ×1330 | 760×680 ×1380 | 790×700 ×1420 | 900×800 ×1550 | 1200×900 ×1720 |
| 重量kg | 504 | 556 | 703 | 735 | 650 | 750 | 960 | 1460 |
