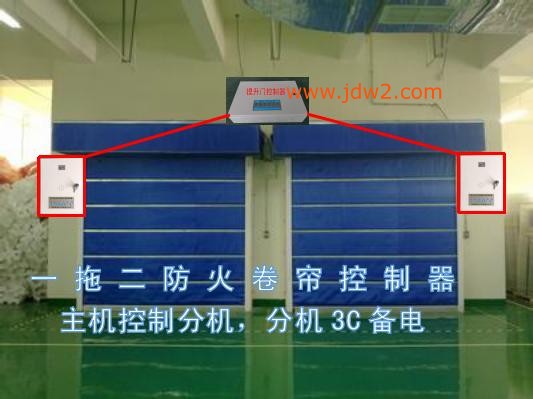

CZ1 强电端子说明：
接线端子接外来三相火线，N接外来零线
A/B－B/A－C 位端子接卷门电动机（三相电源输出）。
－ +位端子接刹车整流桥输入（220V输入）或输出端，整流桥原交流输入线要断开。
CZ2 端子说明：
1 手控盒公共端。
2 手控盒电子锁控端。
3 手控盒下行键。
4 手控盒停止键。
5 手控盒上行键。
6 手控盒消音键。
7 手控盒复位键。
8 上限位。
9 限位公共端。
10 下限位。
CZ3 端子说明：
11 24V负极消防中心有源公共端。
12 24V正极消防中心有源半降。
13 24V正极消防中心有源全降。
14 无源全降（温感负）。``
15 无源半降（烟感负）。
16 无源公共端（烟、温感的公共端正）。
CZ4 端子说明：
01-01 火警反馈。
02-02 故障反馈。
03 下位反馈。
04 中位反馈。
05 上位反馈。
06 反馈公共端。
