 　　电位器可以分为精密电位器和密封式电位器，一般根据其规格可分为：3296X、3296Z、3296W、3362M、3296Y、3362U、3362S、3296P、3362P、3362W等几种类型。通常来讲，规格不同的电位器，对于功能特性上也是会有所差异的。但是我们在购买产品时不能只根据价格来评测产品的质量好坏，因为电位器的性能特性可以从其阻值、功率、温度系数等方面来综合分析的。那么下面我来举例给大家简单讲解关于电位器参数以及分类方面的知识吧!

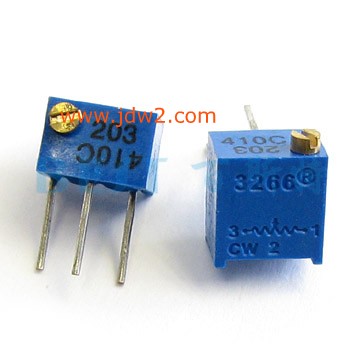

　　(1)电位器_JML3266P

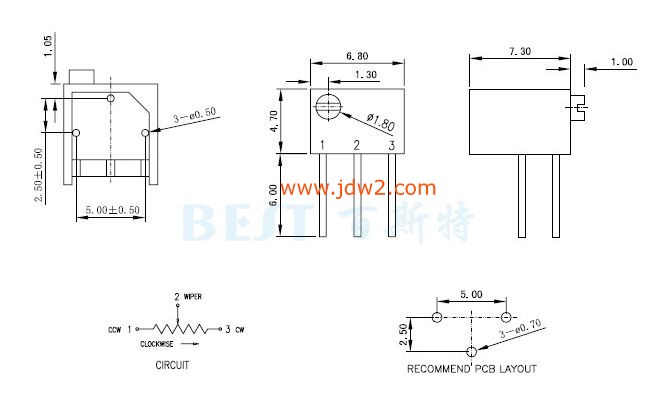

　　电位器JML3266P_参考图纸:

　　电位器JML3266P_产品简介:

　　规格为:6.8x7.3x4.7mm

　　脚:呈三角排列

　　脚距高度为：6.0mm,侧面调节螺杆为一字型槽孔设计。

　　常规的阻值类型区分:100R～500k(千欧)等规格

　　精度规格区分:20%、10%，也可根据用户需求定做5%

　　应用：电视机、音频仪器、收音机、微波炉、医疗器械、家电设备等

　　电位器JML3266P_技术参数:

　　电位器JML3266P_性能:

　　阻值范围(Ohms) :1K~500K

　　阻值偏差: ±10%

　　阻值变化特征: B

　　终端电阻: ≤1%R or 2Ω

　　接触电阻变化: ≤3%R or 3Ω

　　绝缘电阻: R1≥1GΩ

　　耐电压:101.3Kpa 600V,8.5Kpa 250V

　　有效电行程:12± 12turns

　　电位器JML3266P_环境特征:

　　额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

　　温度变化：△R≤±2%R，△(Uab/Uac)R≤±1%

　　碰撞：390m/s2,4000uqw , △R≤±2%R

　　稳态湿热：△R≤±3%R，R1≥100MΩ

　　振动：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

　　气候顺序： △R≤±3%R，R1≥100MΩ

　　工作温度范围: -5℃ ~+125℃

　　温度系数: ±200ppm/℃

　　70℃电气耐久性：0.25W，1000h △R≤±3%R

　　机械耐久性 ：50cycles，△R≤±3%R

　　电位器JML3266P_物理特征:

　　总机械行程: 14±2 turns

　　起动力矩: ≤20mN•m

　　止档力矩: ≥25 mN•m

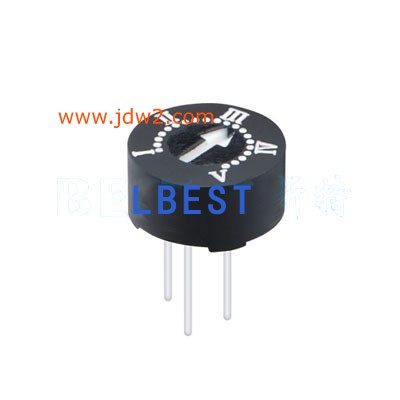

　　(2)电位器93PR

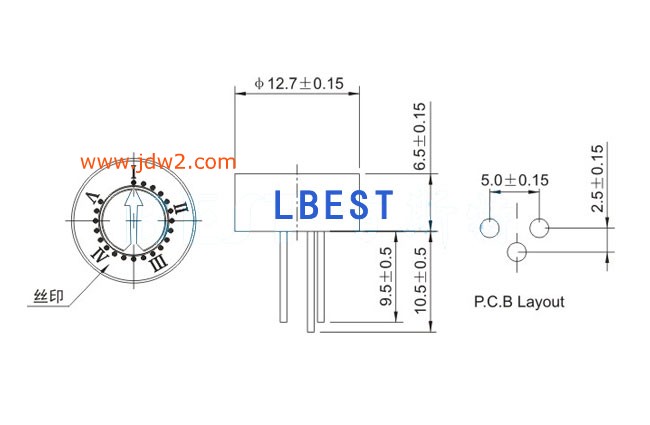

　　电位器93PR_参考图纸:



　　电位器93PR_产品简介:

　　应用：家用电器、电子仪器、音响、车载仪器等行业使用。

　　电位器93PR_技术参数:

　　电位器93PR_性能:

　　阻值范围(Ohms) : 100~2M

　　阻值偏差: ±20%

　　终端电阻: R<50K 20ΩMAX

　　R≥50K 50ΩMAX

　　阻值变化特征: B

　　额定功率 : 0.15W(50°)

　　使用电压: 50VAC 20VDC

　　电位器93PR_机械性能:

　　旋转角度: 240°± 5°

　　机械耐久性: 10000cycles

　　起动力矩: 3~20 mN•m

　　以上就是关于电位器_JML3266P以及电位器93PR的产品知识介绍，如果大家对以上知识有什么疑问的话，欢迎给我留言呢!一般的，电位器按电阻体材料分类主要有：绕线电位器、非线性电位器(实心电位器、模式电位器)。按照调节方式分类主要有：旋转式、推拉式、直滑式电位器。按电阻值变化规律分类可以分为：直线式、指数式、对数式。按照结构特点分类，可以分为：单圈、多圈、单联、双联、多联、抽头式、带开关、锁紧型、非锁紧型、贴片式电位器。按驱动方式不同可以分为：手动调节点位器、电动调节电位器。此外，还有普通、磁敏、光敏、电子、步进电位器等。
