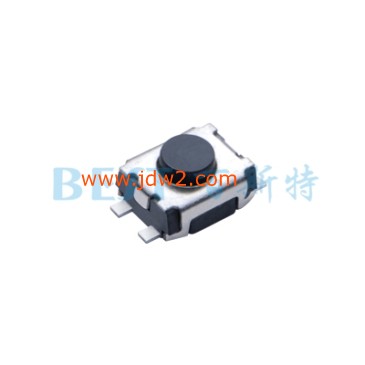

(1)轻触开关TS-1185

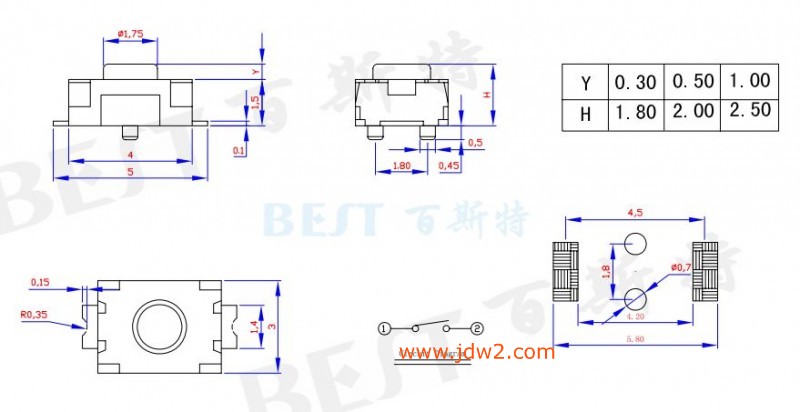

轻触开关TS-1185_参考图纸：
轻触开关TS-1185_技术参数：
环境温度：-16度~ 60度
保存温度：-20度-70度
额定电负荷：DC12V 50MA
接触电阻：≤100Ω
绝缘电阻：≥100MΩ
耐电压：AC250V.50HZ/1min
轻触开关寿命：50000次
驱动力：250±30GF/200±30GF/100±30GF
行程：0.15mm±0.02mm
回复力：15GF min

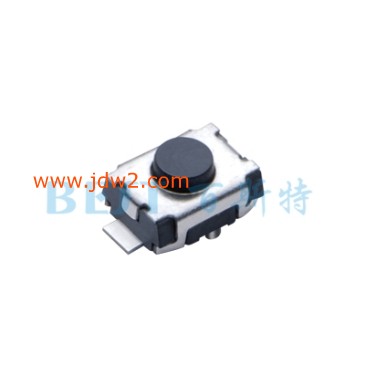

(2)轻触开关TS-1185E

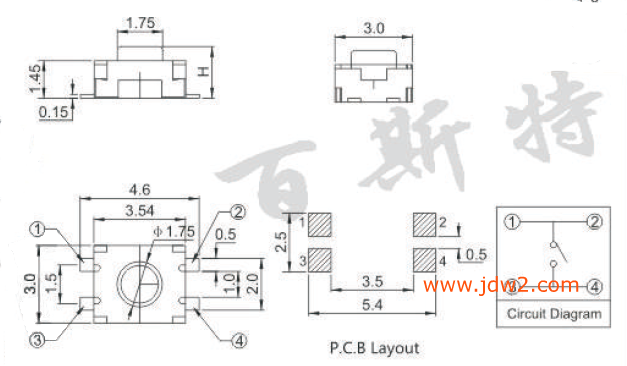

轻触开关TS-1185E_参考图纸：
轻触开关TS-1185E_产品简介:
轻触开关TS-1185E的尺寸3*4，基座高度为1.5，总体高度有1.8/2.0/2.5三种，有带定位柱和不带定位柱两种选择，一般常用带定位柱。此款型号可称为两脚贴片轻触开关或3*4贴片小乌龟开关。TS-1185E轻触开关多适用于医疗，数码，通讯器材，对讲产品等。
轻触开关TS-1185E_技术参数:
环境温度：-16度~ 60度
保存温度：-20度-70度
额定电负荷：DC12V 50MA
接触电阻：≤100Ω
绝缘电阻：≥100MΩ
耐电压：AC250V.50HZ/1min
轻触开关寿命：50000次
驱动力：250±30GF/200±30GF/100±30GF
行程：0.15mm±0.02mm
回复力：15GF min
以上就是关于轻触开关TS-1185和轻触开关TS-1185E的相关内容讲解，一般给轻触开关端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能。使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。进行两次焊接时，建议大家在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形，端子的松动，脱落及电特性降低。关于焊接的条件设定，需要确认实际批量生产条件。产品以直流的电阻负载为前提设计制造的，使用其它负荷时，要留意是否适用。
