深圳市百斯特电子有限公司

 　　电位器目前在各行业中的使用是比较广泛的了，我们一般会根据阻值的大小把它们区分为50R、100R、20K、50K、100K、200K等。一般不同阻值的产品在电路中是不兼容的，所以我们要多点了解关于选择电位器的注意事项，看清楚产品的阻值，避免选择到不适用的产品。其次，根据电位器的种类区分，有碳膜电位器、陶瓷可调电位器、密封电位器、精密电位器等。其中，精密电位器主要有：3540S、RV24、3296P、3386P、3296W、3362P、3362M、3266W、3323P、3361P、3361W、3006P、3266P、3266X、3269W、3269X、3296X、3296Z、3296Y、3323S、3329H、3361S、3362H、3362S等。碳膜电位器主要有：RM065-V5、RM063-H3、RM065-V1、RM065C-H2、RM065C-V2、RM085C-H3等规格型号的产品。下面我来给大家简单介绍一下几款常见的电位器吧!

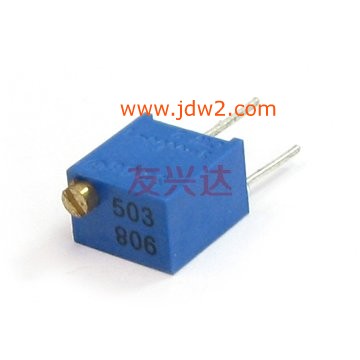

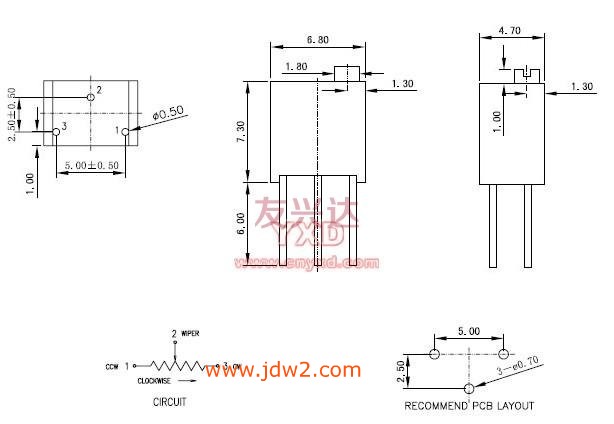

　　(1)精密电位器3266W

　　精密电位器3266W_技术参数：

　　精密电位器3266W_性能:

　　阻值偏差: ±10%

　　绝缘电阻: R1≥1GΩ

　　阻值变化特征: B

　　终端电阻: ≤1%R or 2Ω

　　接触电阻变化: ≤3%R or 3Ω

　　阻值范围(Ohms) :1K~500K

　　耐电压:101.3Kpa 600V,8.5Kpa 250V

　　有效电行程:12± 12turns

　　精密电位器3266W_环境特征:

　　额定功率(工作电压300V):+70℃ 0.25W,+125℃ow

　　工作温度范围: -5℃ ~+125℃

　　温度系数: ±200ppm/℃

　　机械耐久性 ：50cycles，△R≤±3%R

　　稳态湿热：△R≤±3%R，R1≥100MΩ

　　温度变化：△R≤±2%R，△(Uab/Uac)R≤±1%

　　碰撞：390m/s2,4000uqw , △R≤±2%R

　　振动：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

　　气候顺序： △R≤±3%R，R1≥100MΩ

　　70℃电气耐久性：0.25W，1000h △R≤±3%R

　　精密电位器3266W_物理特征:

　　总机械行程: 14±2 turns

　　止档力矩: ≥25 mN•m

　　起动力矩: ≤20mN•m

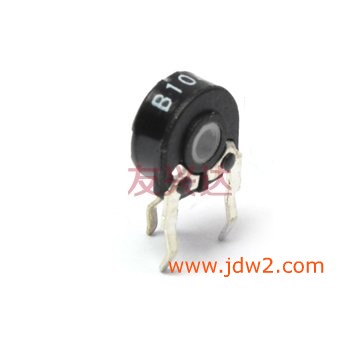

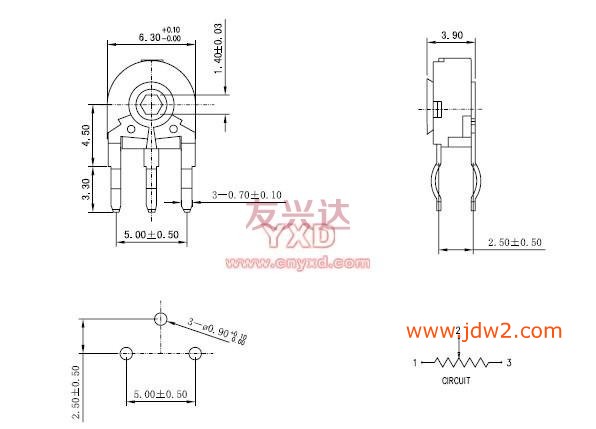

　　(2)密封电位器RM060-H1

　　密封电位器RM060-H1_技术参数：

　　密封电位器RM060-H1_性能：

　　阻值范围(Ohms) : 200~2M

　　阻值误差: 220Ω≤Rn≤1MΩ:±20%

　　1MΩ

　　阻值变化特征: B

　　旋转寿命: 10000cycles

　　残留阻值： ≤5‰Rn(2Ω min)

　　额定功率 : 0.1W(lin);0.05W(no lin)

　　使用电压: DC100V(lin) ;DC50V(lin)

　　密封电位器RM060-H1_机械性能:

　　旋转角度: 235°± 5°

　　扭力矩: 0.2~2 mN•m

　　止档强度:≥4Ncm

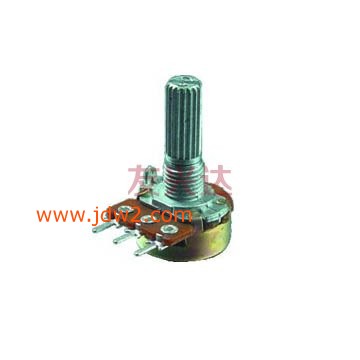

　　(3)电位器铁柄电位器WH148-1

　　电位器铁柄电位器WH148-1_技术参数：

　　电位器铁柄电位器WH148-1_性能:

　　阻值范围(Ohms) : 1K~500K

　　阻值偏差: ±20%

　　额定功率: 0.125W

　　转动噪音: <47MV

　　阻值变化特征: B

　　使用电压:AC150V

　　残留阻值: Term.1-2 <20Ω

　　Term 2-3<20Ω

　　绝缘阻值: More than 100MΩ at DC500V

　　电位器铁柄电位器WH148-1_机械特征:

　　旋转角度: 300°±5°

　　止档力矩: 5 kgf.cm Min

　　旋转力矩: 20gf.cm~200gf.cm

　　轴柄推拉承受强度: 6.0kgf.cm Min.

　　旋转寿命:10000cycles

　　以上就是关于精密电位器3266W、密封电位器RM060-H1以及电位器铁柄电位器WH148-1的相关参数介绍，电位器在电路中起到的作用主要有控制电流、分压以及改变电阻的作用。一般它的电阻体大多采用多碳酸类的合成树脂制成，应避免与以下物品接触：氨水、其它胺类、碱水溶液、芳香族碳氢化合物、酮类、脂类的碳氢化合物、强烈化学品(酸碱值过高)等，否则会影响其性能。它的端子在焊接时应避免使用水容性助焊剂，否则将助长金属氧化与材料发霉;避免使用劣质焊剂，焊锡不良可能造成上锡困难，导致接触不良或者断路。并且在焊接时若焊接温度过高或时间过长可能导致对电位器的损坏。插脚式端子焊接时应在235℃±5℃，3秒钟内完成，焊接应离电位器本体1.5mm以上，焊接时勿使用焊锡流穿线路板;焊线式端子焊接时应在350℃±10℃，3秒钟内完成。且端子应避免重压，否则易造成接触不良。
