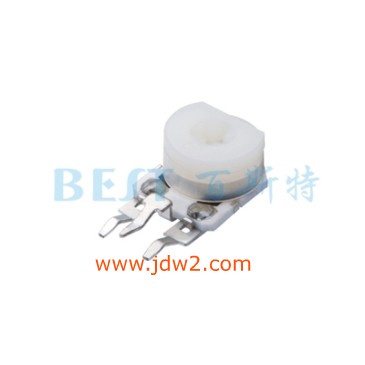

(1)可调电阻器_RM085G-H4
可调电阻器_RM085G-H4_产品简介:
可调电阻器_RM085G-H4是陶瓷插件可调电阻
调节方式：为侧调带帽可调电阻
脚距为：5×5
直径：8mm
功率：0.5W
误差：20%和10%(需定做)
特点：陶瓷材质，具有耐高温、防潮等
应用：安防产品、家用电器等
包装方式：500个一袋
可调电阻器_RM085G-H4_技术参数:
可调电阻器_RM085G-H4_特征:
阻值范围(Ohms) :100~4.7M
阻值偏差: ±20%
阻值变化特征: B
使用电压:AC30V
额定功率: 0.5W
转动噪音: 100mV
残留阻值: R≤ 1kΩ, R01,R03≤ 10Ω
R>1kΩ, R01,R03<1%R
可调电阻器_机械特征:
旋转角度 : 240°±10°
旋转力矩: 5~35mN•m
止档强度: 50 mN•m

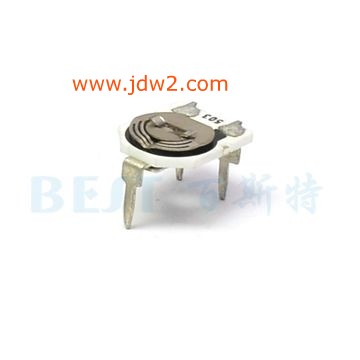

(2)可调电阻器_RM085G-H5

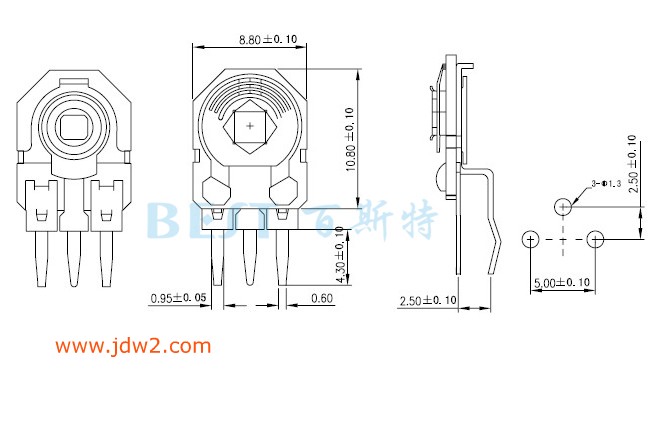

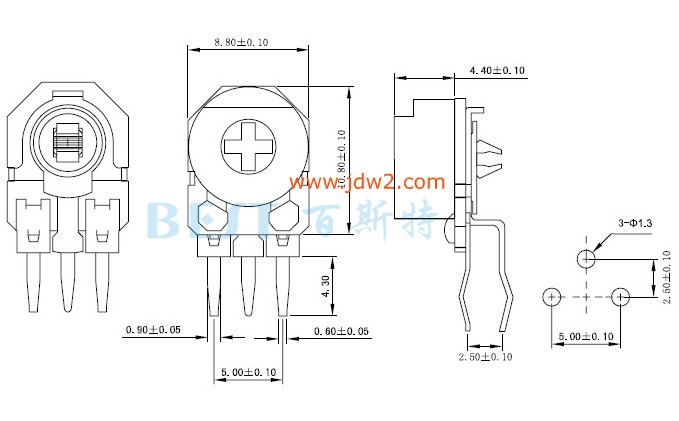

可调电阻器_RM085G-H5_参考图纸：
可调电阻器_RM085G-H5_产品简介：
可调电阻器_RM085G-H5是陶瓷插件可调电阻
调节方向为：侧调
别称：立式插件可调电阻
功率：0.5W
误差：20%和10%(需定做)
脚距有：5mm×5mm和5mm×2.5mm
包装为：500个一袋
应用：家用电器、仪器仪表、通讯产品和电子安防等行业
可调电阻器_RM085G-H5_技术参数：
可调电阻器_RM085G-H5_性能：
阻值范围(Ohms) :100~4.7M
阻值偏差: ±20%
阻值变化特征: B
使用电压:AC30V
额定功率: 0.5W
转动噪音: 100mV
残留阻值 : R≤ 1kΩ, r01、r03≤10Ω
R>1kΩ, r01、r03<1%R
可调电阻器_RM085G-H5_环境特征：
工作温度环境：-40℃~125℃
温度系数：±250ppm
温度特征：±3%，70℃放置5小时
可调电阻器_RM085G-H5_机械特征：
旋转角度: 240°±10°
旋转力矩: 5~35mN•m
止档强度: 50 mN•m
机械寿命：30圈阻值变化±10%
(3)可调电阻器_RM085G-V5

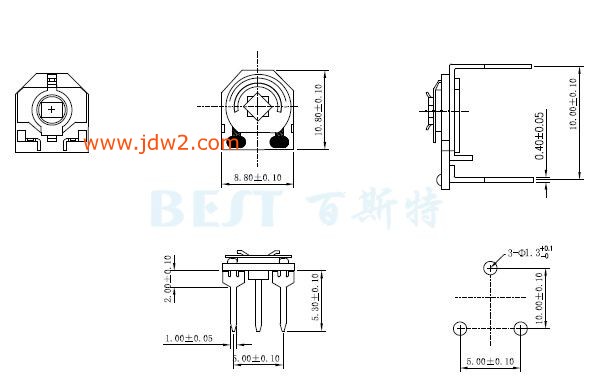

可调电阻器_RM085G-V5_参考图纸：
可调电阻器_RM085G-V5_产品简介：
可调电阻器_RM085G-V5是陶瓷插件可调电阻
直径为：8mm
功率：0.5W
误差：20%和10%(需定做)
特性：具有耐高温、防潮
应用：安防产品、家用电器等
包装为：500个一袋
脚：三脚卧式顶调不带帽，脚距为5×10
可调电阻器_RM085G-V5_技术参数：
可调电阻器_RM085G-V5_性能：
阻值范围(Ohms) : 100~4.7M
阻值偏差: ±20%
阻值变化特征: B
使用电压:AC30V
额定功率: 0.5W
转动噪音: 100mV
残留阻值: R≤ 1kΩ, R01,R03≤ 10Ω
R>1kΩ, R01,R03<1%R
可调电阻器_RM085G-V5_机械特征：
旋转角度 : 240°±10°
旋转力矩: 5~35mN•m
止档强度: 50 mN•m
以上就是关于可调电阻器_RM085G-H4、可调电阻器_RM085G-H5以及可调电阻器_RM085G-V5的产品参数详细介绍。一般在可变电阻上可以看出它的标称阻值，这一标称阻值是指两个定片引脚之间的阻值，也是某一个定片引脚与动片引脚之间的阻值。卧式可变电阻也使用于小信号电路中，它的三根引脚与电阻平面成90°，垂直向下，平卧地安装在线路板上，阻值调节口朝上。小型塑料外壳的可变电阻体积更小，呈圆形结构，它的三根引脚向下，阻值调节口朝上。用于功率较大场合下的可变电阻，体积很大，动片可以左右滑动，进行阻值调节。由于时间关系就先给大家讲解到这里，希望能帮助到大家!
