耐火陶瓷纤维材料是一种轻质、高效的保温绝热材料，与传统的绝热材料相比具有很多无可比拟的优势。陶瓷纤维替代其他绝热材料的空间十分巨大。随着各国对节能的重视，陶瓷纤维将会得到很好的应用和快速发展。

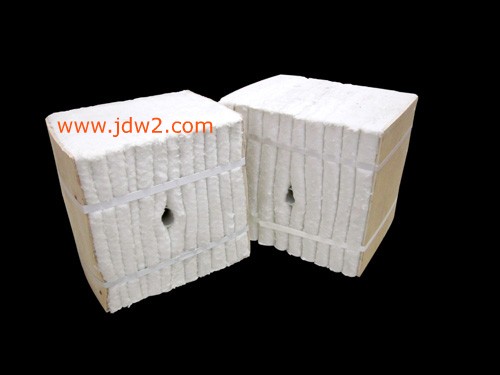

陶瓷纤维模块又称陶瓷纤维组件。
原材料毯经折叠、插件后用5T压力机挤压，切割，经修整后送入质检，包装入库。金石陶瓷纤维模块采用一级原料生产，颜色洁白，尺寸规整，是设备保温的不二选择！
陶瓷纤维模块的特点：
（1）处在折叠模块背面的多种形式的锚固件使得折叠模块的安装既可采用兵列式排列方式也可采用拼花地板式排列方式；
（2）折叠毯在解除捆扎后会在不同方向上相互挤紧，不产生缝隙；
（3）有弹性的纤维毯可以抵抗机械外力；
（4）纤维毯的弹性可以弥补炉壳的变形，使得组件之间不产生缝隙；
（5）由于重量轻，作为隔热材料时的吸热很少；
（6）低导热性能带来高的节能效果；
（7）具有抵抗任何热冲击的能力；
（8）衬体无需烘干和养护，所以安装好以后便可立即投入使用；
（9）锚固系统远离组件的热面，使得金属锚固件处在相对低的温度下。
步进梁式加热炉陶瓷纤维模块炉衬
1、炉型结构及功能简介
步进梁式炉,属连续式炉。炉膛内温度区段分为预热、加热(高温)、均热(保温)段。步进梁为水冷梁(少数为汽化冷却及高压水高温冷却的热介质冷却梁)或耐热钢梁。多用于长工件热处理中的淬火、正火前加热以及回火热处理加热。炉温在900-1300℃,燃料有煤气、重油。
2、炉内工况条件
炉温在900-1300℃,燃料有煤气、重油
3、壁衬材质及保温厚度的确定
A、壁衬材质:根据步进式炉各工作段的工芑操作温度及操作特点,硅酸铝纤维壁衬(指全纤维结构)仅适用于预热段,另外,硅酸铝纤维毯、陶瓷纤维毡、陶瓷纤维板等产品可与耐火浇注料、轻质砖等构成复合内衬用于
均热段、加热段及水梁包扎使用耐热钢梁的步进梁弌炉,受梁的材质所限,炉温一般不超过1050℃)。炉墙和炉顶可使用锆铝型、含锆型陶瓷纤维模块和陶瓷纤维毯叠砌炉衬。
B、保温厚度的确定:采用陶瓷纤维壁衬,厚度在250-350之间,即能达到较好的隔热节能效果。
陶瓷纤维模块作为炉衬优势：
陶瓷纤维模块随着“模块”生产技术的发展，品种的扩大和技术性能提高，使工业窑炉纤维炉衬突破了传统的结构和施工方法，呈现全新面貌。这表现在以各种叠堆式模块和预制模块炉衬取代传统的层铺式炉衬结构。以预制纤维模块砌筑纤维炉衬的优点有以下几方面。
1.施工简单、安装方便、节省工时。纤维炉衬维修时无需大面积拆除，只需要换损坏部位的纤维模块即可迅速恢复生产。
2.陶瓷纤维模块加工时采取了预压缩，能补偿“模块”在高温下的收缩，不仅减少了纤维炉衬加热线收缩量，同条件下较传统层铺式纤维炉衬可提高使用温度50℃以上。
3.具有优良的抗风蚀性能，传统层铺式纤维炉衬900℃下抗风蚀性能最大为10m/s,而纤维模块炉衬最大抗风蚀性能可达30m/s以上。如预制纤维模块含无机结合剂，其抗风蚀性能可达50m/s。
4.纤维模块的锚固件不暴露于纤维炉衬热面，无需采用昂贵的耐热合金、陶瓷及氮化硅等材质作为锚固件。
陶瓷纤维模块炉衬，属于热流方向与纤维呈垂直布置的炉衬结构。为此，纤维模块炉衬的导热系数值较传统层铺式纤维炉衬导热系数稍高，这在纤维炉衬结构设计时予以考虑。
