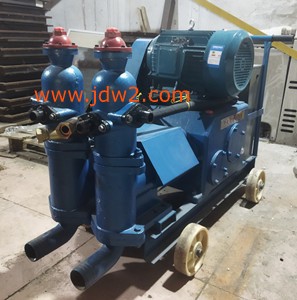

点击图片查看原图
一、产品特点
本产品与国内同类产品相比具有以下特点：
1、 比同类产品所达到的压力大，输送的距离远，输送的高度高。
2、 可以输送两种不同的液体，达到了省时省功的效果。
3、 结构简单，维护方便。
二、产品用途
1、 在建筑工程中，用于垂直及水平输送灰浆，可用于内外墙面积顶棚的喷灰抹面工作。
2、 在冶金钢铁部门中，用于维修高炉及其设备。
3、 在坑道施工中，用于灌浆、喷浆支护。
4、 在化工部门中用于输送浆状原料和其他介质。
5、 在农田、水利工程中，用于加固大坝、沙地、回固井壁等。
6、 在桥梁施工中，用于后张预应力混凝主砼孔道灌浆。
三、主要技术参数
1、灰浆输送量： 2-6m3/h
2、垂直输送高度： 55m
3、水平输送距离： 190m
4、额定工作压力： 3-6mpa
5、电动机功率： 5.5KW
6、整机重量： 300kg
7、外形尺寸：（长×宽×高） 1400×800×940mm
四、工作原理
灰浆泵由传动部分和泵缸组成。装在底架上，由三角皮带轮及齿轮将回转运动传送。由于输出轴的回转运动，推动滑块在套内作往复运动，从而使柱塞在泵缸内作直线往复运动，达到浆液吸排作用。
泵的使用
一、开机前的准备工作
1、 开机前加油，35#柴机油约13kg。
2、 检查曲轴箱内润滑油是否保持至油窗位置。
3、 检查管道及泵进、排泵口，是否存有千泵砾、干灰等物堵塞。
4、 检查各管道接头是否牢固和严密。
5、 检查胶管是否有破损、压扁或打卷处。
6、 检查法兰是否压紧油封。
7、 检查电器和电线，保险丝是否完好。
8、 检查电动机旋转方向。
9、检查两泵头是否调节得均衡，使两活塞能回到位。
二、泵的启动
首先用泵压送白灰膏作为管道的润滑，然后再输送较稀的灰浆（稠度在1.2厘米以上）最后提高至所需稠度，以免管理堵塞，这对新管道的使用尤为重要。
三、泵工作时的注意事项
1、应经常注意压力表的指针读数，若超过额定压力后，压力安全阀不起作用时，应立即停机检查，排除故障后再启动。
2、设备安装搬动时，严禁吊挂于泵头及调节手柄处，不允许在泵体的进出口阀体上挂绳，在地面上拖动，以免造成泵缸中心位移位，影响柱塞密封件的密封效果及使用寿命。
3、注意泵和电动机的运转是否正常，当发现异常情况时，应立即停机，先打开泄浆阀使压力下降，再排出故障。
4、搅拌后的灰浆进入泵前应经稠度测定。实验时应将稠度计与浆面垂直，轻轻放下，以其自重下沉，然后读出数值。搅拌后的灰浆，不得沉淀或有结块。
5、每班结束停机之前，必须用清水自行清洗管路及泵内部，直至清洗干净。
