        G/QSJ型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝。

      在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来增加，而且会直接影响到工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，制造曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了的效果。
      什么是双曲面：双曲线绕其对称轴旋转而生成的曲面即为双曲面。双曲面是一种二次曲面。分为单叶双曲面、双叶双曲面和旋转双曲面。双曲面有两种安装方式，干式双曲面搅拌机潜水搅拌机双曲面
型号表示方法：
GSJ型双曲面式搅拌器应用范围：
    它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。

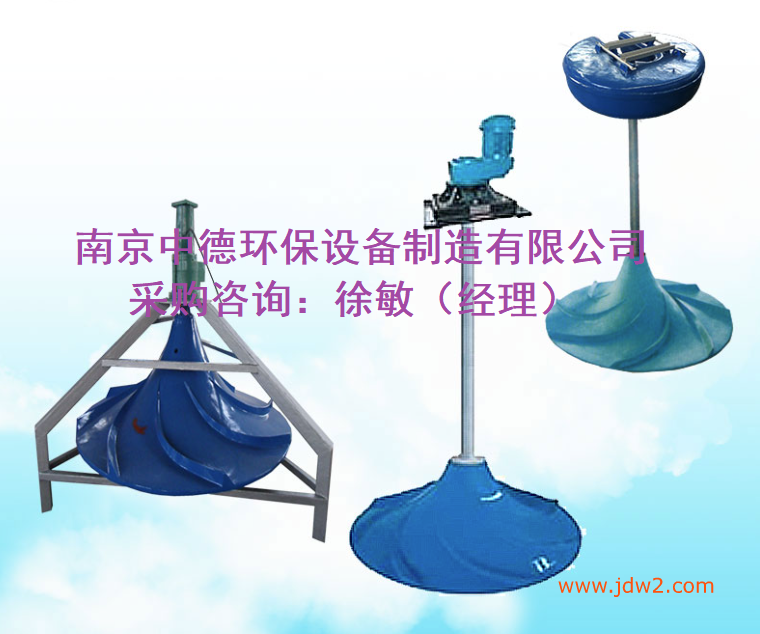

双曲面外形：



干式安装叶轮玻璃钢 干式安装叶轮不锈钢   潜水式安装叶轮玻璃钢
QSJ双曲面搅拌机材质说明：
     双曲面搅拌机材质有碳钢、不锈钢（202、304、316等）、玻璃钢
     双曲面的驱动电机有潜水式和干式，潜水式电机是防水电机IP68，干式电机式IP55，这个可以根据安装方式来选配电机，搅拌轴有碳钢和不锈钢，一般用于污水环境几乎都选用不锈钢304材质，可有效的保证设备运行时间，叶轮有玻璃钢和不锈钢，比较常用的叶轮为玻璃钢材质，耐腐蚀性好，设备成本低，如水质有个别要求可以选用不锈钢叶轮。
QSJ双曲面搅拌机原理：
      G/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其叶轮结构设计，限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流(如双曲面流态图)。
   正是由于G/QSJ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。

双曲面流态图

 双曲面搅拌机工作特点

      QSJ型系列双曲面搅拌机作为一种gao效搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。

在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（浆）式搅拌易出现死角，曝气工艺水气混合效果不佳的问题，发挥其搅拌均匀的优势。

主要特点表现在以下几个方面：

(1)可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，使搅拌更均匀，提高搅拌效率。

(2)较大的比表面积叶轮，功率配备小，循环水流大，能耗低，比传统搅拌方式节能30%-50%。

(3)整机结构紧凑，运行可靠，安装维护便捷。

(4)该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求，使用寿命长。

GSJ型双曲面搅拌器简介

       QSJ型系列曲面搅拌机的选型wan全相同，两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。对于水深超过5米或浓度超过规定的，在选型 时应考虑加大率或提高搅拌机的工作转速，以确保在大容量和高浓度的介质中达到搅拌效果。

双曲面搅拌机转速与循环流量曲线:

双曲面搅拌机注意事项:

1安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的小工作距离应≤300mm，且池底平整，结实，池内无建筑垃圾。

2如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。

3在封闭池中要考虑到叶轮的进出口尺寸。

4无论何种安装方式，应注意水下电缆要固定好，防止磨损。

5使用前应仔细阅读产品安装使用说明书。

双曲面搅拌器性能参数:

双曲面式搅拌器安装：
   曲面搅拌机的安装分为干式安装和湿式安装两种，不论何种安装形式均非常简单。
   湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入指定位置，依靠设备自重定位，固定好电缆。见湿式安装示意图。
   干式安装的搅拌机先将减速机机架固定在工作桥上，然后只需依次安装传动轴，叶轮部件，并固定好电缆，见干式安装示意图。
