规范及标准：
该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为（GB）或部标（JB）这些通用标准目录省略，只提供用标准目录如下：
|
JB2932-86 |
水处理设备制造技术条件 |
|
JB/ZQ4000.2-86 |
切削加工件通用技术条件 |
|
JB/ZQ4000.3-86 |
焊接件通用技术条件 |
|
JB/ZQ4000.5-86 |
铸件通用技术条件 |
|
JB/ZQ4000.10-86 |
涂装通用技术条件 |
|
JB/ZQ4286-86 |
包装技术通用技术条件 |
|
GB1176 |
铸造铜合金技术条件 |
|
GB1220 |
不锈钢棒 |
|
GB9439 |
灰铸铁件 |
|
GB6414 |
铸件尺寸公差 |
|
GB8923-85 |
涂装前钢材表面锈蚀等级和除锈等级 |
|
GB4879-99 |
防锈包装 |
|
YJ010 |
抛丸喷砂技术条件及检验方法 |
|
JB/ZQ4000.1-86 |
产品检验通用技术要求 |
功能：
粉碎型格栅安装于泵站进水闸井后的渠道内，可将水中固体、漂浮物等杂物经切割刀片破碎成6-12mm的小颗粒，大部分的雨水和足够小的颗粒直接通过转鼓部分，与粉碎后的小颗粒一起流到后续工艺。
工作原理：
污水中的固体物质随着污水进入转鼓区，固体物质被旁边的转鼓格栅截留并输送到切割室，被切割刀片粉碎成6-12mm的小颗粒，而大部分的污水和足够小的颗粒直接通过转鼓区，与粉碎后的小颗粒一起流到后续工艺。粉碎型格栅全部的构件设计能保证其满足24小时的连续运转，并且在最恶劣的环境下使用。
构成
粉碎型格栅、轨道及溢流格栅。溢流格栅及其它支撑件的材料均为不锈钢304。

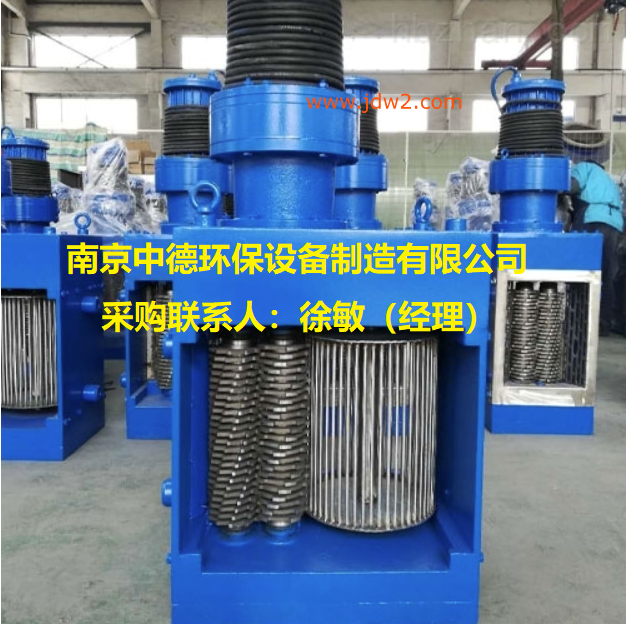

1、粉碎型格栅
1.1 破碎机为单一机体，非两个或多个设备的组合体。格栅包括：切割刀片、垫片、轴、转鼓、轴承和密封圈、上机壳、下机壳、减速机和马达。
1.2 粉碎型格栅机采用单电机带动变速箱，格栅机部分和过水转鼓部分拥有同一（PZG型）或各自的动力装置（PZGD型）。
1.3 粉碎型格栅机为双轴差速转动，电机能在干/湿条件下连续运行。切割刀片和隔圈是单片分离的，可单片更换。
1.4 双轴设计是由两组独立的切割刀片（含隔圈）安装在两个平行的轴上，交替重叠，实现螺旋形的切割。驱动轴和从动轴上的刀片直径一致，且双轴上的刀片与隔圈间的间隙为2-4mm，以保证剪切出最小的颗粒。
1.5 过水转鼓部分是由水平方向设置的直径为8mm的圆型的不锈钢圈竖向叠加组成，转鼓捕捉到的固体颗粒物通过转鼓回转导入粉碎区域。
1.6 独立的切割刀片和垫片
切割刀片和垫片采用4130热处理合金钢，切割刀片为11齿。
1.7 粉碎格栅机轴
粉碎部的驱动轴和从动轴由4140热处理六角合金钢制成，当粉碎区域的轴长超过1000mm时沿轴方向每500mm设一道支撑，以增加粉碎效果和保护轴承及机封。
1.8 过水转鼓
a.过水转鼓是由8mm不锈钢圆形圈水平叠加组成，上下圈间的间隙为6-15mm。材质为不锈钢304。
b.格栅的轴由4140热处理六角合金钢制成。
粉碎格栅机主要部件材质或品牌
|
切割刀片和垫片 |
4130热处理合金钢 |
|
轴 |
4140热处理六角合金钢 |
|
底座和外壳 |
球墨铸铁 |
|
侧栏 |
不锈钢304 |
|
轴承 |
NSK |
|
机械密封 |
上海克兰 |
|
橡胶件 |
丁腈橡胶 |
|
转鼓栅网 |
不锈钢304 |
|
电机、减速机 |
南京制泵集团电机厂或同等 |
电机性能指标
电机采用干湿两用电机，暴露在空气中电机可长期正常使用，在淹没在水下时也可长期正常使用，防护等级IP68,绝缘值F级以上。减速器与电机为直联式，具有较大的减震能力，并适应于污水及污水所散发腐蚀性气体的恶劣环境。
控制系统技术
控制柜为粉碎型格栅提供独立控制。额定功率为2.2-7.5 kw，380伏特，3 相，50Hz，防护等级IP55，材质有碳钢喷塑和304不锈钢2种 。
（一）操作
1、控制柜装有“开—关/重新设置—自动”三档选择开关。
在“关/重新设置”档，粉碎型格栅停止运转。
在“开”档，粉碎型格栅运转。
在“自动”档，粉碎型格栅的开/关，由远程控制器或时间控制器控制开或停。
（二）安全措施
1、堵塞情况发生时，处于开/自动两种模式下控制柜会停止破碎机，并使之反转来清除障碍物。堵塞清除后，会恢复到正常运转。如果堵塞情况仍存在，控制器自动在30秒内执行反转过程，最多可以执行三次。如若三次反转后堵塞情况仍存在，控制器会断掉电机的电源，并启动延迟和不正常状态指示灯。
2、如果粉碎型格栅正常运转时，突然停电，则当电源恢复后，粉碎型格栅需重新启动。
3、如果破碎机非正常停止运转时，突然停电，则当电源恢复后，不正常状态指示灯会自动启动。
4、安装在粉碎型格栅电机上的过载保护继电器和漏水传感器，为电机提供过载保护和漏水保护。
5、短路保护是由另外安装一个适当大小的断路器或保险丝来完成的。
6、控制器的重新设置由就地开关面板控制。
供货范围
装配完整的粉碎型格栅机、配套的可淹没电机、水下电缆、控制箱、所有连接附件、固定件和地脚螺栓等。可选溢流格栅。
