首页 > 新闻中心 > WFS300无转鼓粉碎格栅除污机技术参数;不锈钢粉碎型格栅应用场合
新闻中心
WFS300无转鼓粉碎格栅除污机技术参数;不锈钢粉碎型格栅应用场合
发布时间:2021-12-13        浏览次数:53        返回列表
单鼓粉碎型格栅
 单转鼓粉碎型格栅采用单鼓结构,功能性、维修费用和安装的简易性。它是由一个转鼓栅网和钛合金切割刀片粉碎器组成,能在高达2475m3/h的流量下,把难以处理的固体颗粒粉碎成可处理的小颗粒。新的不锈钢无轴转鼓提高捕获效率,增加了流量,防止物体缠绕并且更加牢固。转鼓式粉碎型格栅的设计提高了固体的捕获率,能保护下游设备。

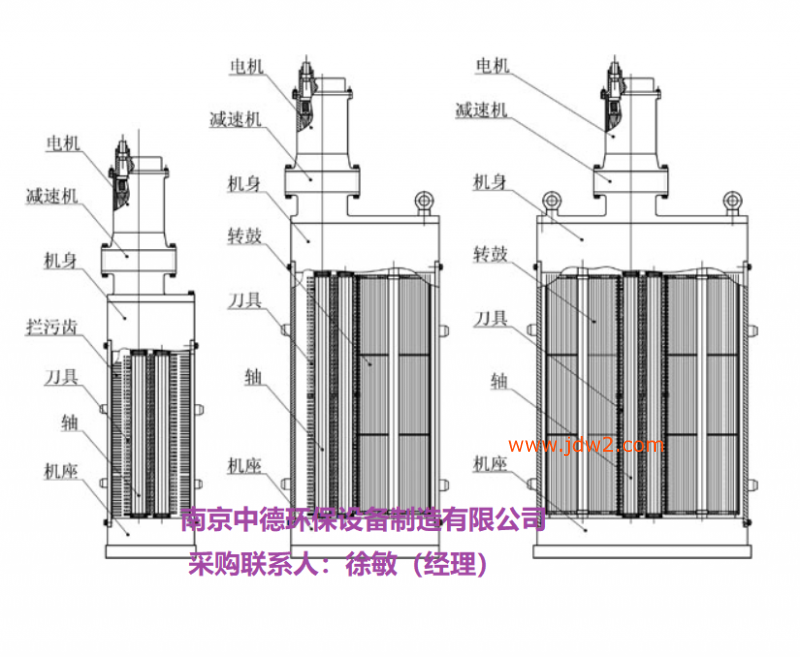

单鼓粉碎型格栅安装尺寸图

实际安装图







工作原理

     刀片采用钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种复杂的环境。

1、固体颗粒随着污水进水切割区;

2、固体颗粒被转鼓截留并被输出到切割室;

3、大部分的污水和足够小的颗粒通过转鼓区;

4、固体颗粒被切割并通过切割室;

5、被粉碎后的颗粒流向下游。

单鼓粉碎型格栅主要技术参数

注:异径管和法兰连接采用板式平焊法兰,其安装尺寸按GB/T9299-2000,PN1.OMPa配套。



特性

1、双轴粉碎器

     比单轴粉碎器适合更多固体颗粒,两个反向旋转轴使颗粒物在双轴间粉碎;

2、无轴转鼓

     不锈钢材质,栅间隙各种尺寸可选,包括6mm;

3、刀片选择

     根据需要进行各种齿型设计,以适应各种特殊情况需要转鼓和粉碎器间隙小

4、轴衬导流装置

     引导固体杂质进入切割室,保护密封不受砂石侵害;

5、低底座

     在低流量时可以大限度利用切割室来提高粉碎能力;

6、顶部坚固座

     可以简单坚固维修,无需把设备从渠道中提出;

7、安装简易

     可适用大部分现有渠道,不需或只需很少土建改动;

8、机械密封

     压力可高达0.6Mpa,密封无需清理,无需调整压盖;

9、型号设计

    渠道宽度至550mm,流量可达11000m3/h。

应用场合

1、安装于大流量、宽幅面水渠中;

2、安装于泵站、污水处理厂进口;

3、本机能粉碎的物品有:纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

电机选择

普通电机:3kw或4kw

潜水电机:3kw或4kw

干湿两用电机:4.5kw或5.5kw

解决固体颗粒危害的方案

     刀片采用钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种复杂的环境。

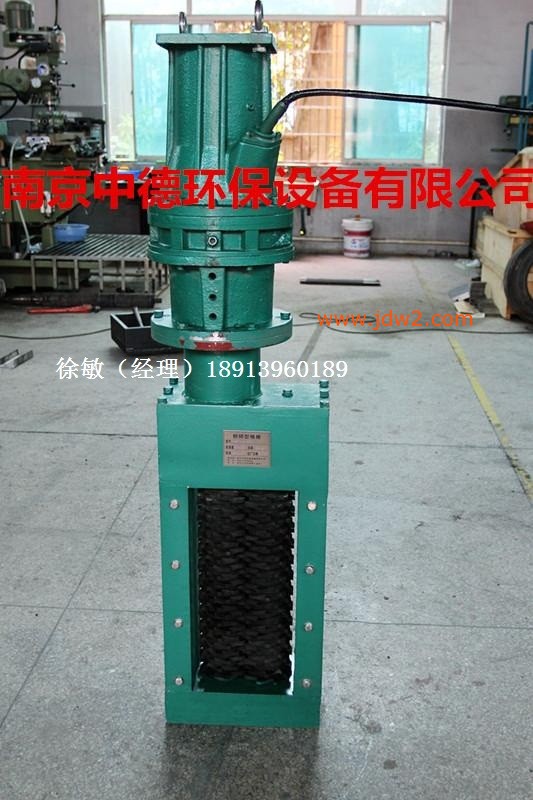

产品图片:

粉碎型格栅-型号0005

 产品使用现场图片:
