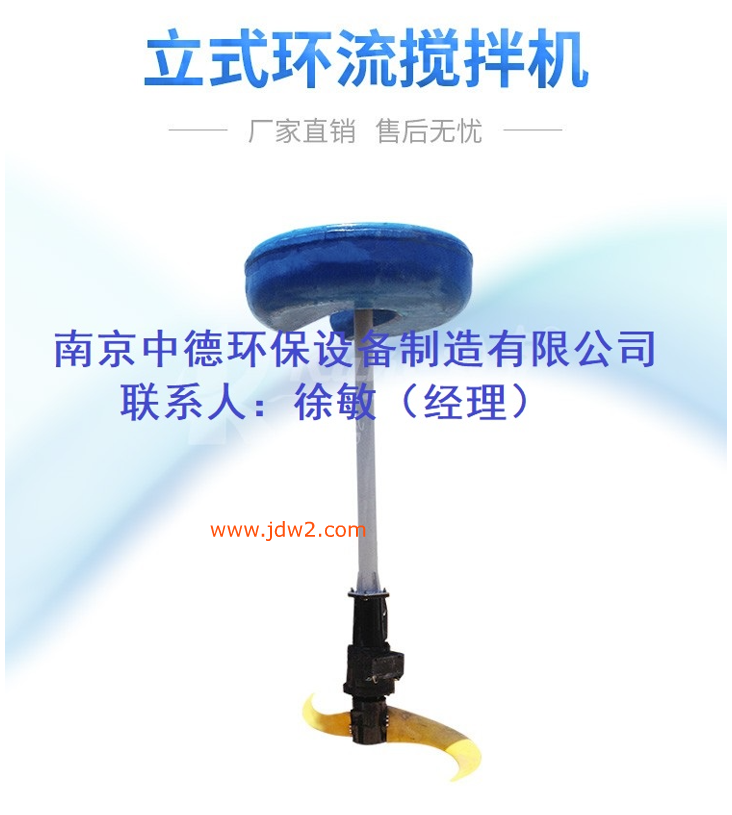

LHJ型立式环流搅拌机是针对一些面积大、池深深的方形或圆形池而设计开发的混合搅拌设备,在总结国内外现有污水搅拌设备的基础上,对产品的结构和性能进行了创新,特别是在推进式搅拌机的基础上,创造性地将卧式结构改为立式环流机构,使其在整体机构、技术性能、搅拌效率、服务面积、适用性等方面更具显著特点,具有使用寿命长、噪声低、安装维护方便、投资省、运行费用低等点。
型号说明
工作机理
LHJ型立式立式环流搅拌机采用大排量螺旋桨式的推进叶轮作为主要水力部件。运行时,潜水电机带动推进叶轮工作,使流体产生一定流速,在水池底部以一定角度向四周喷射扩散,形成环状主流带。因为主流带流速较大,在其周围形成了以其为中心的紊流区域,促使整个池中的水形成上下翻动的大循环,从而实现大面积立体环流搅动,使池中污泥始终处于翻动和悬浮状态,增加了物相接触面,消灭了搅拌死角,达到了均匀、温和搅动的目的,保证了的厌氧处理效果,提高了处理的效果。
根据使用场合不同还可分为中高速搅拌系列和低速搅拌系列:
1、立式环流搅拌机中高速搅拌系列,转速相对较高,服务范围相对较小,但搅拌较为温和,可适用于污水处理厂的厌氧或兼氧处理中;
2、立式环流搅拌机低速推流搅拌系列,转速低、服务范围大,水力效率高,搅拌均匀,可适用于各类污水处理工程的调节池中使用,也可用于厌氧或兼氧池使用。
安装方式
可根据工艺要求和现场实际情况,用户可自主选择搅拌机的安装方式。主要安装方式如下:
(一)、固定式安装 又分平台安装和池底安装。
a. 平台安装 构筑一个专用的安装平台,将主机直接安装在平台上进行固定即可(见附图)。这种安装方式适用于固定水位场合。
b. 池底安装(目前只适用于中高速搅拌机)。直接将搅拌机放在池底,用钢丝的一端连到主机上,另一端固定到池壁上即可(见附图)。这种方法的优点是不影响整体的美观性,且投资成本较低。但只能适用于有一定硬度的池底。

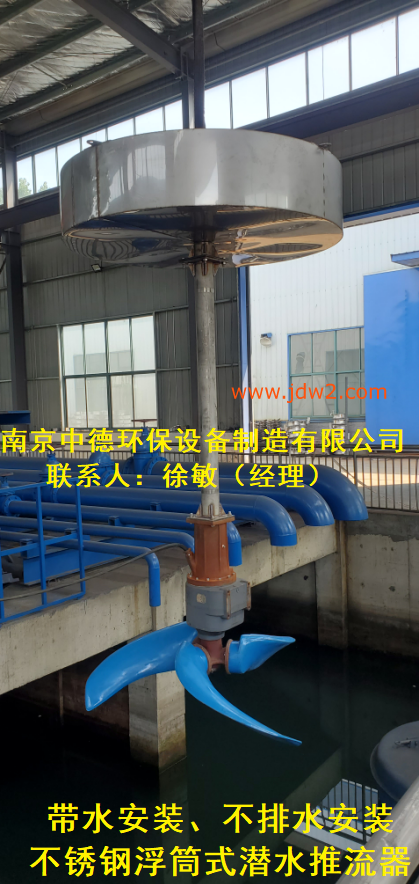

(二)、浮筒式安装 无需构筑安装平台,直接将主机装置在浮筒上,浮筒的固定有以下几种固定方式:
a. 缆绳固定:这种方式较为简便,只要将缆绳(钢丝绳或尼龙绳)的一端固定在浮筒的吊环螺钉上,另一端固定在池壁上即可。为适应SBR等工艺水位升降变化需要,本公司配有不锈钢弹簧钢蓝赛,可满足3米水位升降变化幅度。机器运转时会稍微转动一个角度而小范围改变水流方向,使污泥混合更均匀。
b.抛锚固定(只适用于中高速搅拌机):将缆绳的一端固定在浮筒上,另一端固定在锚上,将锚抛在离搅拌机中心约5米的池底即可。这种方法一般适用于较大的水体场合(如氧化塘、湖泊等)。
注:用该方法安装时水位变化不能太大,否则容易引起缆绳缠绕,也不能用于混凝土池底。
c.悬臂固定:用一根有一定刚性的金属管一端固定在浮筒上,另一端固定在池壁上。
d.打桩固定(一般只用于中高速搅拌机):该方法与抛锚固定相似,只要将锚换成桩即可,桩的长度由池底的土质决定。
外形尺寸和固定安装尺寸图
