PDS倒伞型立式表面曝气机
1．设备名称 倒伞型立式表面曝气机
型号表示方法
PDS —
叶轮直径（m）
倒伞型立式表面曝气机
2．主要技术参数见表
|
叶轮直径D 参数 |
φ1400 |
Φ1650 |
Φ2550 |
Φ2850 |
Φ3000 |
Φ3250 |
|
|
叶轮转速 （r/min） |
62 |
52 |
43 |
42 |
37 |
35 |
|
|
充氧量 （kgО2/h） |
20 |
26 |
58 |
78 |
110 |
130 |
|
|
电机功率 （kW） |
11 |
15 |
30 |
45 |
75 |
90 |
|
|
结 构 尺 寸 （mm） |
H |
1100 |
1350 |
1500 |
1600 |
1650 |
1750 |
|
h |
315 |
400 |
500 |
600 |
700 |
750 |
|
|
H1 |
420 |
870 |
1150 |
1250 |
1300 |
1400 |
|
|
土 建 尺 寸 (mm) |
E |
550 |
650 |
700 |
750 |
800 |
850 |
|
d |
Φ400 |
Φ650 |
Φ700 |
Φ750 |
Φ800 |
φ850 |
|
3．用途
倒伞型系列立式表面曝气机是污水处理专用机械设备，广泛适用于活性污泥污水处理工艺的构筑物，还适用于河流曝气及氧化塘。
4．特点
（1）采用用立式减速器，结构紧凑、重量轻；
（2）由于采用立式结构，减速机没有水平密封，根除了卧式结构输入轴端漏油的可能；
（3）倒伞叶轮径向推流能力强，完全混合区域广，动力效率，不挂脏，不堵塞。
（4）增加重载轴承设计，有效保证设备的使用寿命。
（5）有效的防腐处理，提高设备抗腐蚀性，延长使用年限。
（6）选用减速器及电机，提高设备的整体质量，减少维护量。
5．构造及工作过程

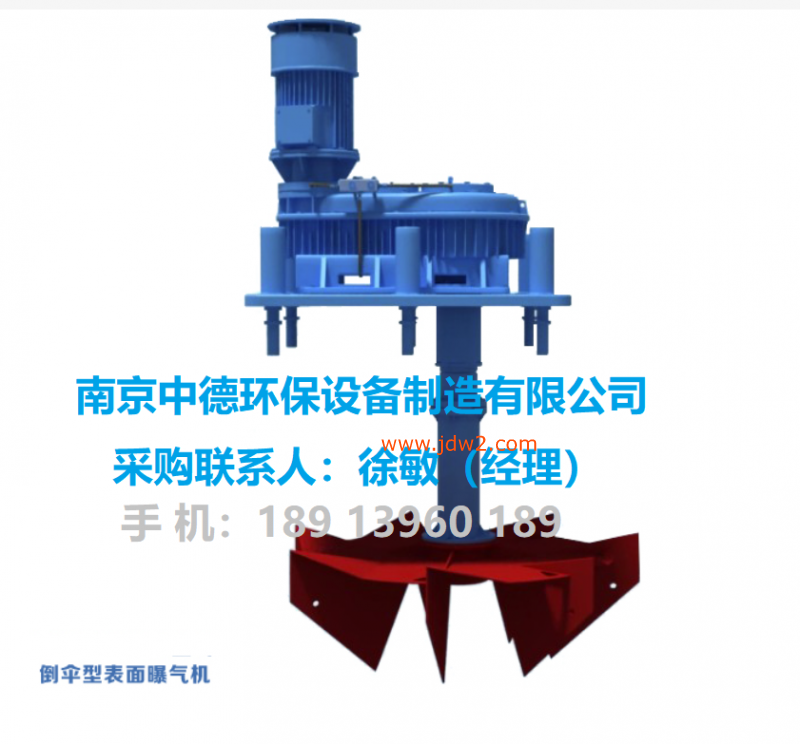

曝气机由电动机、立式减速机、机架、联轴器、主轴、倒伞型叶轮和控制柜等组成。
在倒伞型叶轮的强力旋转推进作用下，水呈幕状自叶轮边缘甩出，形成水跃，裹进大量空气，使空气中的氧分子迅速溶于污水中，同时由于污水上、下循环，不断更新液面，使污水大面积与空气接触，进而有效能地吸氧，对污水进行生化和氧化作用，达到净化污水的效果。
6.安装与调试要求
1）按图三基础图检查机器安装基础是否符合要求，安装前应清理干净；
2）安装下垫板，用薄铁皮调整高度，并用水平仪测量两方向上的水平，两垫板的高度差应≤1mm；
3）安装减速箱，及倒伞主轴；安装后要保证各部分连接牢靠。
4) 安装后，按技术要求进行检验，保证其允差值符合规定的指标。
5) 检查和加注润滑油脂。
6) 空载运行2小时，传动平稳，无异常噪音。
7) 进行现场负载试验。
7．材质
叶轮碳钢
联接件 不锈钢
所有连接附件、地脚螺栓 不锈钢
主轴 碳钢
机架 铸件
8．供货范围
（1）低速立式表曝机主机；
（2）软启动柜；
（3）安装附件
9．电气控制
控制箱由断路器、交流接触器、热继电器组成，具有过载、短路、缺相等保护功能，控制倒伞型立式表面曝气机的起停，也可通过设置PLC接口对倒伞型立式表面曝气机的运行进行自动控制。
