一、主要用途与适用范围

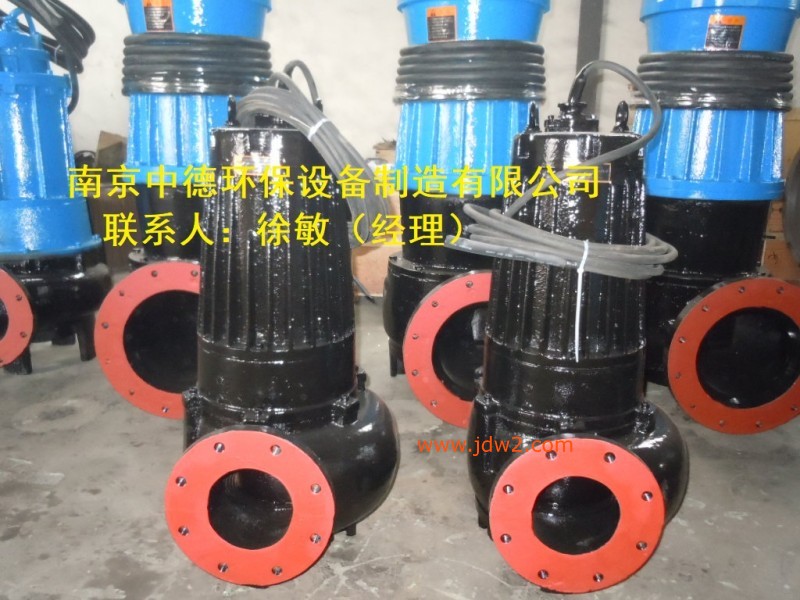

CP型系列潜水排污泵，在结构上采用了国外多项九十年代先进水平的技术，结构紧凑，使用维护方便，带切割的水力部件设计，使泵具有优越的过流性能，运行区域广，对使用工况无严格要求，它可用来排放城市工业、商业污水，也可用于其它含固体颗粒的清水介质之中。

使用条件：

1. 介质温度：40℃；

2.     PH值5~9；

3. 可通过固体颗粒直径Φ7.0~Φ125mm；

4. 每小时启动次数不多于6次，且间隔时间均匀；

5. 潜水深度10m。

二、主要规格及参数表：

三、产品系统说明

CP系列产品由电泵、电气控制柜、双导轨自动安装系统三大部分组成。

1、  电泵：由电动机、主电缆与控制电缆、轴承座、冷却水套、叶轮与蜗壳等部件组成。泵与电动机同轴，采用串联式机械密封，在密封室内设置高精度，抗干扰的漏水保护器。

2、 电器控制柜是作自耦减压起动，停止的控制，对电动机具有过载，断相、短路、漏水等保护，对电动机绕组具有热保护。（其尺寸、原理及接线图详见DJX系列自耦减压起动控制柜说明书）。

3、  双导轨自动安装系统是根据泵在污水井（坑）中工作的特定情况下设计的，它使泵的安装、维修更为方便，免除了操作人员在污水中拆装水泵的麻烦。并配有浮球开关，壳根据水位的变化实现自动启动，停止电泵。（其安装方法和要求详见双导轨自动安装系统说明书）。

四、吊运和使用注意事项

1、  吊运时，用带钩的链条钩在吊环上，注意保护电缆不受损伤。

2、 固定使用时，根据参数表中的参数选择GAK安装系统。绝不允许用电缆起吊或悬挂水泵和其它重物，绝不允许将电缆出线端长期浸泡在水中！

3、  水泵不能放在污水的入口处。当水泵座放在泥地上或浮沙上，水泵由于震动，产生下陷，在这种情况下，建议将水泵放在一个较大的底板上。

4、 如果水泵在运转而气温降至0℃以下时，可以继续使用，水泵浸入深度不能超过10m.

5、  出水管内径应符合规定要求。（原则上不得小于泵的出水口径）

6、  在污水中使用的泵，如机壳周围堆积了泥浆、杂物等。这样降低了传热的速度，是电动机内部的温度上升，缩短定子使用寿命货造成无缘无故的跳闸，所以在污水液位抽吸至低位之后，用清水定期冲洗泵外壳，清除杂物。必要时。拆开冷却套固定板，清理冷却套及循环水管中的杂质层。

7、  注意，未切断电源前，不得移动或提升水泵。
