1.5.3 基本要求
安装在生物池中的水下搅拌器应适于在池中的不同部位,提高活性污泥同
进水的混合能力, 并防止污泥发生沉淀。搅拌器必须适合在生物池中连续运行。具体要求如下:
水力流线型的搅拌桨叶具有自清洗性能。
电机、搅拌器轴由免维修的油脂润滑轴承支持。
轴必须不与介质接触。
搅拌桨叶必须容易更换。
电机防护等级IP68,绝缘等级F级,周围介质冷却。
搅拌器设泄漏传感器、轴承温度传感器。
回转吊杆必须能够自如的提升和下降水下搅拌器。
回转吊杆的人工卷扬机必须带有安全棘轮锁闭装置,曲柄手把处的最大力
不超过22kg。
设现场控制、中控室远程控制、PLC程序控制。
1.设计和现场要求
潜水搅拌器应能适应市政污水的腐蚀环境。搅拌器应该在全外压条件下连续工作。同时应能适应连续运行、间歇运行(每小时最多启动次数应能达到 20次)和长期停止状态后恢复运行的工作状况。低速搅拌器浆叶由水下电机通过减速齿轮驱动,高速搅拌器桨叶和电机共轴。
潜水搅拌器应具有足够的混合推流功能,确保运行时厌氧池污泥不发生沉淀和污泥浓度均匀。

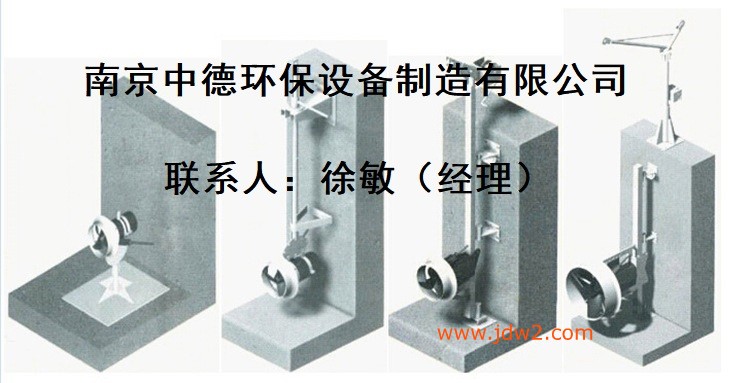

搅拌器应可以上下升降,方便的移动,并且应该可以方便地卸下进行检查或服务,而无需人员进入池子或井中。潜水搅拌器应为成套装置,每套搅拌器应配备不锈钢固定支架、导向杆和不锈钢提升装置,使之自由升降及转向。并可在不排空水池的情况下拆卸和安装搅拌器。
供货商应根据池体的尺寸及其经验确定搅拌器的功率、叶轮直径和转速,并对其效果负责。
搅拌器装在一个可在导杆上滑动的支架上作为一个整体,该支架必须能够承受搅拌器的全部重量和搅拌器运行时所产生的最大推力。
搅拌器采用双机械密封。机械密封在一个油腔内运行,外机械密封的作用是避免搅拌液进入油腔,内机械密封的作用是避免油腔内的油进入电机。内外机械密封各自独立地运行。

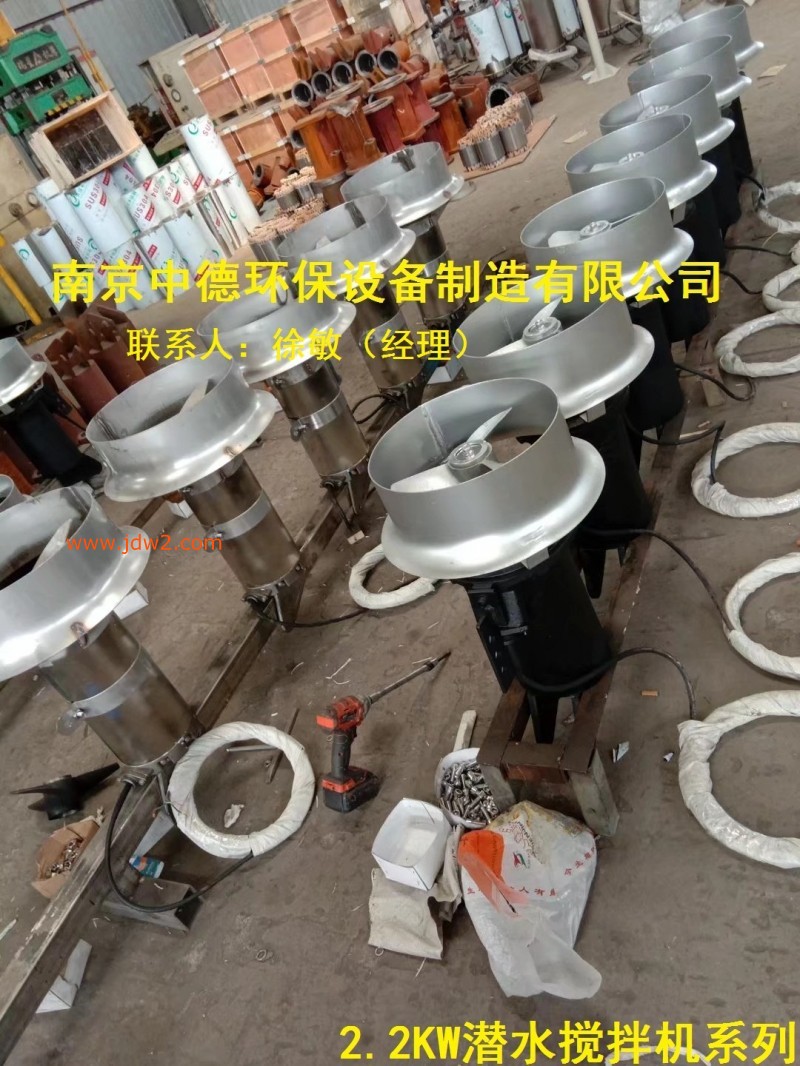

供货商应根据其经验确定搅拌器叶片的数量及是否需设置导流环,导流环材质应为不锈钢,导流环至叶片顶端的距离应能保证设备的水力效率。叶片的设计应保证具有良好的水力构造,工作效率高且不会造成阻塞。
搅拌器在垂直方向的安装高度及在水平方向的安装角度在运行中应可调,其水平角度调整范围应不小于120°。
搅拌器必须无振动地平稳运行。所有旋转部件(包括电机)应在制造时进行动、静平衡实验。搅拌器应运行维修成本低,可靠性高和无故障运行时间长。
2.设计与结构
·接线盒
接线盒必须与周围的液体完全地密封。
·冷却
马达的冷却通过定子向壳体周围的液体的热传导来完成。
·齿轮
二级圆柱形斜齿轮箱或行星齿轮箱。齿轮按美国齿轮制造商协会(AGMA)标准设计,寿命不低于 10 万小时。
·轴封
搅拌器装配有配有两各互相独立的机械密封。机械密封采用碳化钨/碳化钨或碳化硅/碳化硅。
·轴
低速搅拌器浆叶由水下电机通过减速齿轮驱动,高速搅拌器桨叶和电机共轴。
·浆叶
高速搅拌器叶片材质为不锈钢 1.4571。 低速搅拌器的桨叶材质为高强度聚胺酯或环氧树脂,玻璃钢也可。 轴采用不锈钢 1.4021(420)或 440。桨叶应具有良好的自清功能,工作时无振动,且经过优化设计与动平衡试验。为防止纤维和固体颗粒进入机械密封区,可设置偏流环。
·电机
电机防护等级采用 IP68、绝缘等级为 F 级、工作温度 155℃,允许温升100℃,并装入过热保护装置,配备泄漏保护装置。电缆的长度足够长。
电机和电缆必须能在最大 20 米淹深下连续使用而不失去其防水性能(符合 IP68防护等级)。潜水电机的应能被周围搅拌介质充分冷却,不应依赖冷却套或外部冷却系统。而且电机室内应充绝缘油以确保获得的绝缘性能和冷却性能。并防止漏水烧毁电机。
水力效率应≥80%,功率因数应≥80%。
电机启动次数应不小于每小时 15 次。
轴承必须合理地选择轴承形式,使用SKF或FAG,轴承使用寿命不低于10万小时。
供货商应成套提供潜水搅拌器全部的安装及紧固材料,金属材料采用不锈钢。
电缆和进线电缆密封
电机应配有潜水电缆,为包括控制和动力芯线的同一根电缆。电缆入口处应 有弹性衬套,用密封盖进行挤压,保证防水和潜水密封。弹性衬套应有精密的公 差,以适应电缆的外径和入口的内径。接线室和电机室应用接线端子板和定子引线密封圈隔离,保护电机,避免外部物质通过搅拌器顶端进入定子。接线端子应用螺栓固定接线端子板上,电缆可安全地连接到接线端子上。防水电缆进线有防拉紧装置,或使用环氧树脂密封。
3.电机保护
·温度传感器
所有搅拌器应设置温度传感装置,用于监控定子温升。热敏保护应在130℃ 时动作,启动报警装置并停下电机。
·泄漏传感器
所有搅拌器都应设置泄漏传感器以探测电机内的泄漏情况,防止水漏入电机造成损坏。继电器应随搅拌器配套提供。
1.5.4 材质要求
所有铸件表面应光滑,无砂眼、气孔和其它不规则铸造缺陷。
主要部件材料不低于下列等级:
搅拌器及推流器轴: 304不锈钢。
导杆系统、底座: 304不锈钢
紧固件: 304不锈钢
导杆: 304的不锈钢,顶部侧面固定以便于搅拌器,推流器提升。
人工钢丝绳卷扬机: 304不锈钢
提升钢丝绳和扣环: 304不锈钢
滑轮: 高强度耐磨尼龙或不低于304的不锈钢。
