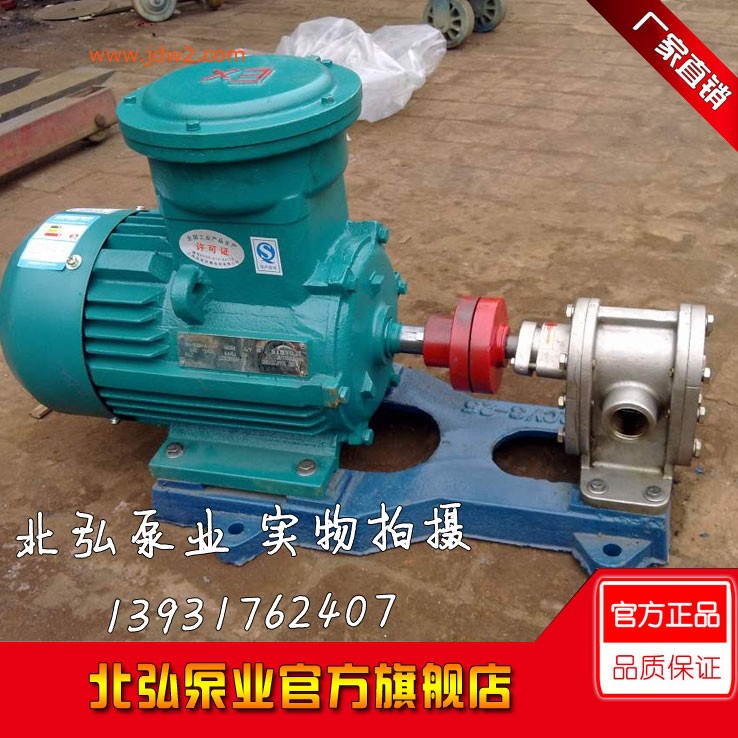

2CY-2.1/2.5不锈钢齿轮油泵的基本组成构造

2CY-2.1/2.5不锈钢齿轮油泵泵体、齿轮、前后泵盖、轴承及密封装置等零、部件组成.
1、泵体、前后盖等零件为304、316不锈钢铸件，齿轮用优质304不锈钢棒制作；亦可根据用户需要用铜材制作.
a.骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于100℃：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。
b.机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造，动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下
c.填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。

2CY系列不锈钢齿轮泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s（5-1500cSt），温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。

2CY不锈钢齿轮泵的齿轮经氮化处理有较高的硬度和耐磨性。2CY齿轮油泵与轴一同安装在可更换的轴套内运转。2CY齿轮泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。
泵内四个轴承套在泵内浮动安装，随工作压力大小自动调整端面间隙，因此2CY齿轮泵的压力稳定，输出流量脉动小，溶积效率高。

2CY不锈钢齿轮油泵用的机械密封各零部件材质
1、动环、静环用堆焊硬质合金、1Cr13、1Cr18Ni9Ti、陶瓷、石墨等。
2、弹簧：无腐蚀性介质时低温用60Si2Mn、65Mn，高温（300℃）用50CrV等碳素弹簧钢。弱腐蚀性介质用铬钢如3Cr13、4Cr13等。强腐蚀性介质用不锈钢如1Cr18Ni9、1Cr18Ni9Ti等。
3、密封圈：橡胶如丁腈橡胶、氯丁橡胶、氟橡胶等，聚四氟乙烯，尼龙。齿轮油泵是一种理想的热油循环泵或作载热体输送泵，是热交换设备上理想的配套用泵。齿轮油泵结构合理，性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。齿轮油泵的耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料（分三类：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)

2CY-2.1/2.5不锈钢齿轮油泵的支座或法兰与其驱动电机应采用共同的安装基础，基础、法兰或支座均需具有足够的刚度，以减小齿轮油泵运转时产生的振动和噪声。电动机与齿轮油泵须用弹性联轴器连接，同轴度小于0.1毫米，倾斜角不得大于1度。安装联轴器时不得用锤敲打，以免伤害齿轮油泵的轴承等零件。紧固齿轮油泵、电动机的地脚螺钉时，螺钉受力应均匀，连接可靠。用手转动联轴器时，应感觉到齿轮油泵能够轻松地转动，没有卡紧等异常现象出现，然后才可以配管。

2CY不锈钢齿轮油泵性能参数表
