青岛海徕DACS-OFFICE三维精度分析软件
点击图片查看原图
产品: 浏览次数:85青岛海徕DACS-OFFICE三维精度分析软件
单价: 面议
最小起订量: 1
供货总量: 1000
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-01-23 19:43
  询价
详细信息

DACS-OFFICE从2007年开始进入大家视线,软件版本从当初的V1.0到V2.0再到3.0,吸收了众多用户结合生产所提出的建设性意见,一步步的在解决用户需求,也帮广大船人解决了众多精度上的问题。
随着DACS的不断升级,不但可以解决用户需求,还能够引导用户需求,故DACS-OFFICE5.0应运而生,并且悄悄的走进了部分用户的电脑里……
DACS-OFFICE5.0能做什么呢?在介绍DACS-OFFICE5.0特色功能之前,先看下DACS-OFFICE所做的日常工作:

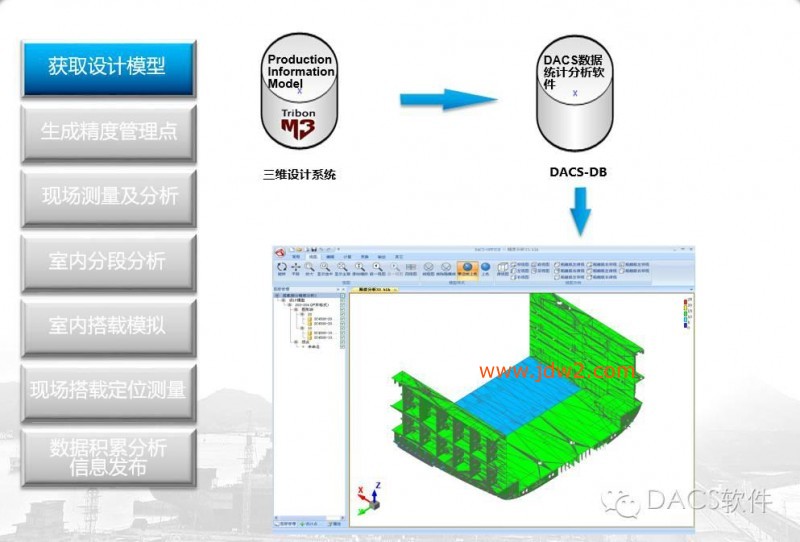

从常用设计软件中获取模型:
Office-1

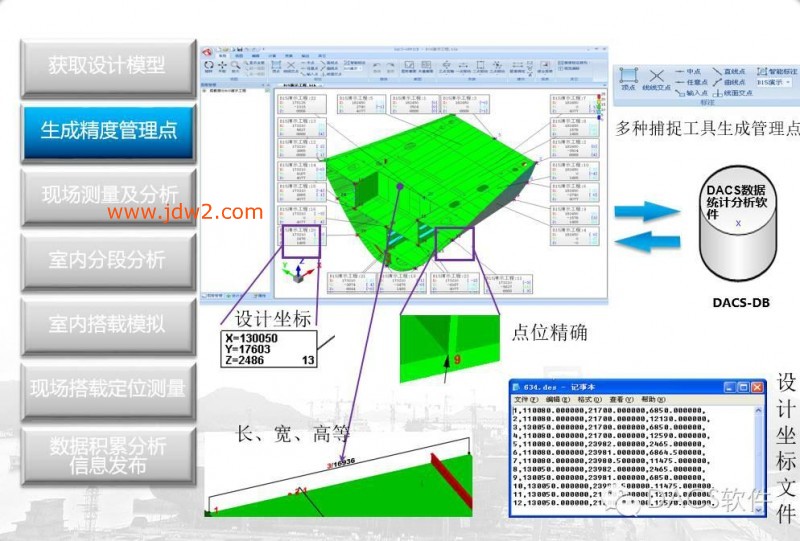

生成精度管理点,方便测量:
Office-2

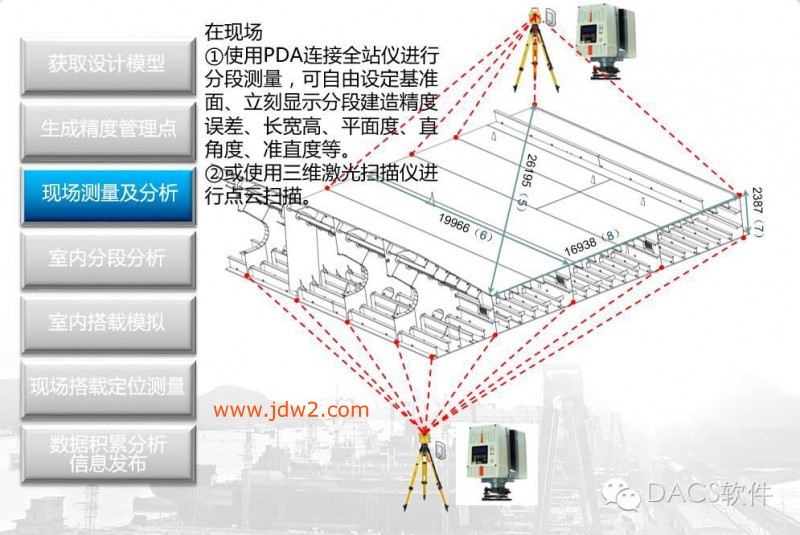

现场测量相对应精度控制点:
Office-3-1

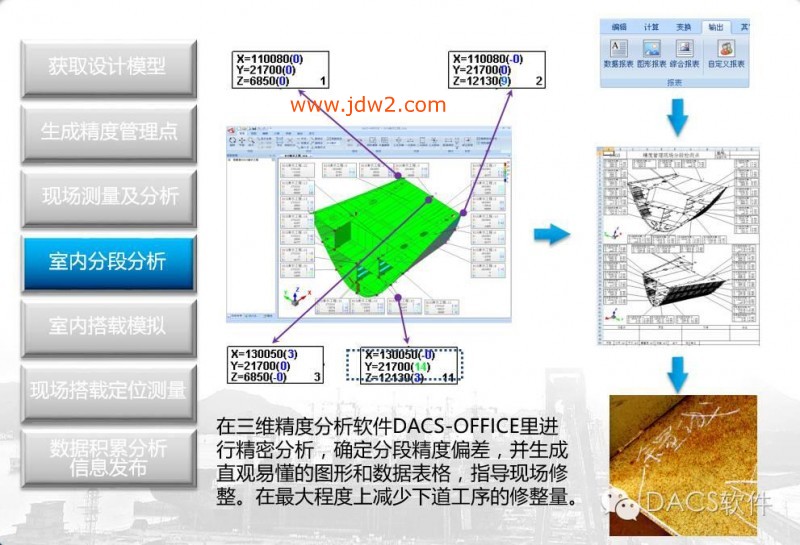

现场测量数据导入DACS-OFFICE进行分析:
Office-4-2

以上内容,多数用户已经在用,而且反响不错。
本篇文章内容,着重介绍下DACS-OFFICE5.0的部分特色功能
一、胎架数据

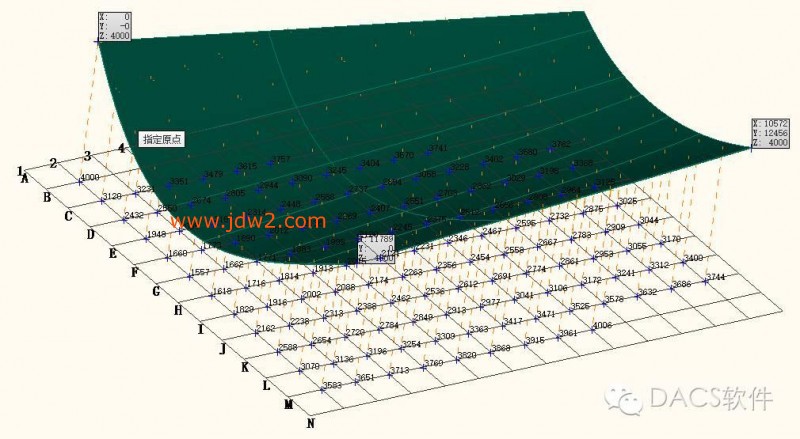

如下图所示,软件自动出具胎架数据
Office-5-1.1

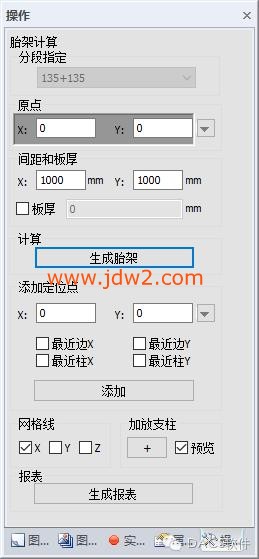

可指定原点,可设置间距和板厚,可添加定位点,可加放支柱.......
Office-5-1.2
二、曲线对比
在线型较大且无结构支撑的位置,要检查这些位置的偏差情况,是很多单位都很头疼的问题,曲线对比完美解决!
只需在曲线位置多测量几个点,软件可以拟合你所测的曲线,和设计曲线进行对比,并在相应的方向出具误差,误差方向及大小由箭头和数字指示,一目了然!无需找出所对应精度控制点,是实测点所拟合曲线和设计曲线之间的对比!

三、局部坐标系

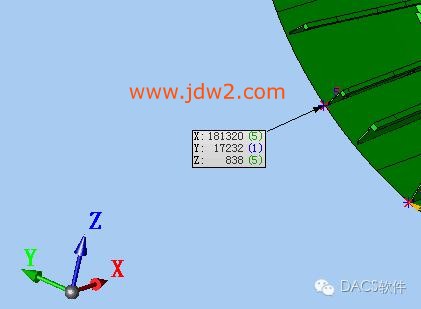

线型分段,部分位置的误差调整方向并非按照船体坐标系X\Y\Z方向来进行调整,如下图所示,精度控制点位置长度方向误差是对的,但是高度方向和半宽方向的误差在调整时是不能按照找个数值调整的。
office-5-3.1

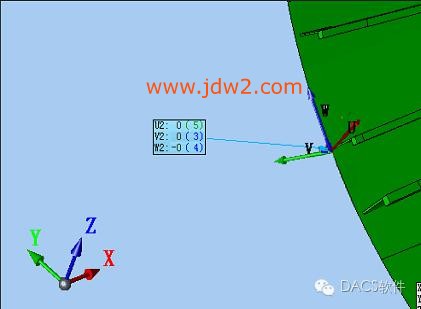

但是在精度控制点位置重新建立坐标系,Z方向为沿着外板方向,Y方向为垂直外板方向,X方向依然是长度方向,这样出来的误差,在现场进行调整的时候,就可以作为调整依据了。
office-5-3.2

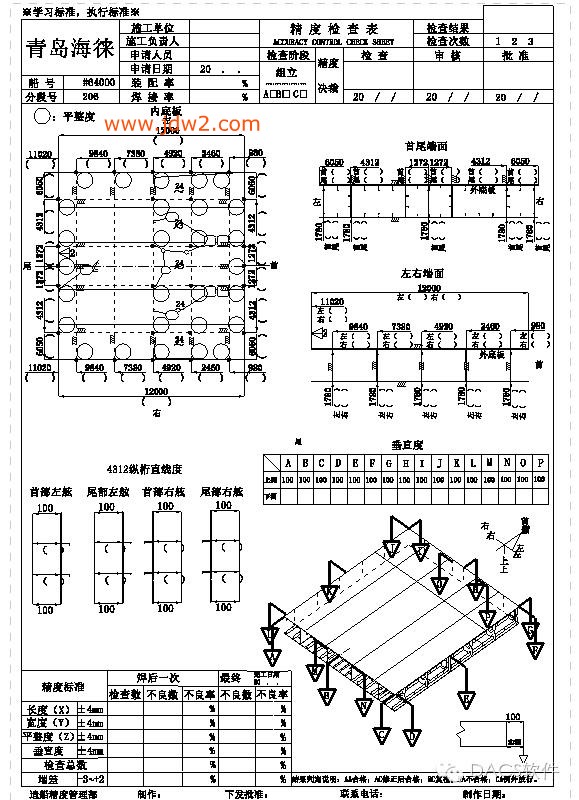

四、2D报表
可做精度策划表,可做精度分析报告,可标注距离、理论线、MARK线、曲线长度、块信息......无所不能!
Office-2D
五、自动匹配强化
自动匹配增加三点自动匹配(选三个点作为基准,系统以这三点作为基准来进行自动匹配)、多点自动匹配(选多个点作为基准,系统以这些点作为基准来进行自动匹配),一点移动、两点移动作为精密调整工具一直很受欢迎。
六、神奇的ALT键和TAB键
功能虽小,但是却能提高很大效率

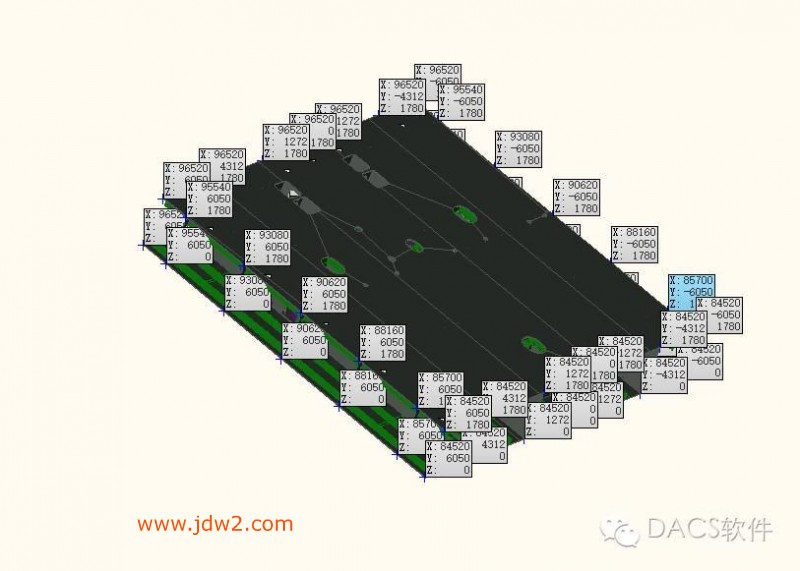

隐藏的精度控制点,想根据自己需要单个进行显示的时候,可以按住AIL键,用左键点击要显示的精度控制点即可单独显示。

Office-5-6.3

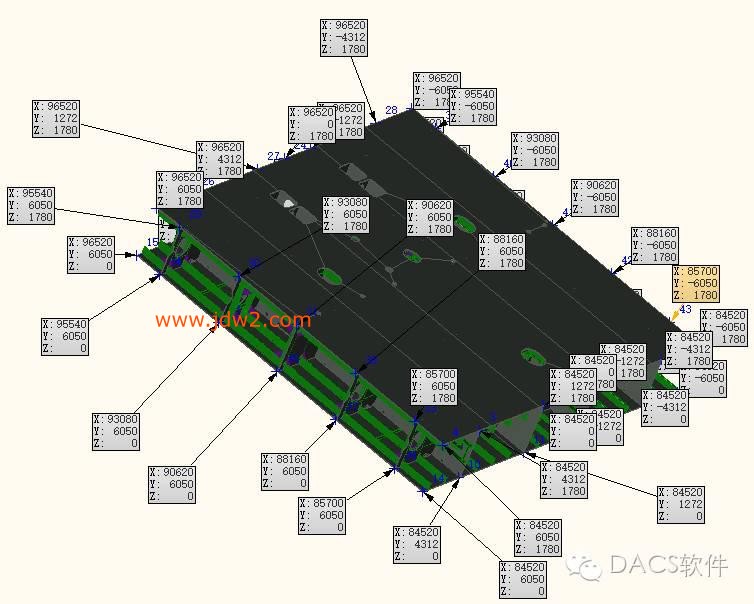

当跟随模式下,标注位置杂乱无章时,此时,用你的左手任意一根手指点击下TAB键,标注即可归位。
Office-5-6.4
一键即达......

DACS已强大到我都想买一套来自己研究,没事打开看看,精美的界面、强大的功能、便捷的操作,每天用一用,身心愉悦......
