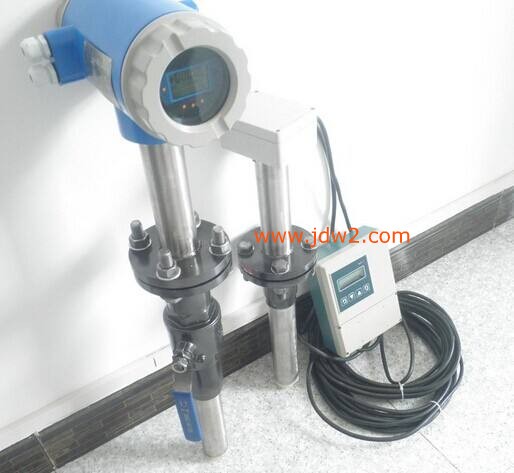

西安一体式电磁流量计是本厂提供的一种电磁感应式流量仪表,是集信号检测及微电子智能化技术于一体的高新机电产品.转换器电路采用32位高速嵌入式MCU处理器,大屏幕LCD液晶显示,中文菜单,具有功能齐全,设计先进,操作方便等特点.可根据安装方式分为管道式和插入式两大类,也可根据显示方式分为现场显示型(一体型)和远传显示型(分体型)两种结构,它能测量导电液体介质,包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、废污水及固液两相悬浮液的体积流量。产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政、水利、河流灌溉等领域。
一、主要性能参数：
1.测量介质：导电性液体 (含固液二相)
2.准确度：±0.3%、±0.5%、±1.0%、±1.5%
3.介质电导率：正常测量不低于5μs/cm
4.输出信号：0~5kHz频率可编程、4~20mA电流信号、RS-485通讯(Modbus协议）
5.公称口径：DN10~DN2000mm
6.防爆标志：Exd[ib]mIIBT4
7.额定压力：0.25MPa~25MPa(按口径分)≥16MPa称高压式
二、产品特点
1. 全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150:1
2. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
3. 采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
4. 采用SMD器件和表面贴装(SMT)技术，电路可靠性高。
5. 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
6. 在现场可根据用户实际需要在线修改量程。
7. 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
8. 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
9. 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10.具有自检与自论断功能。
11.小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制(选配)
12.内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。(选配)
13.红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)
