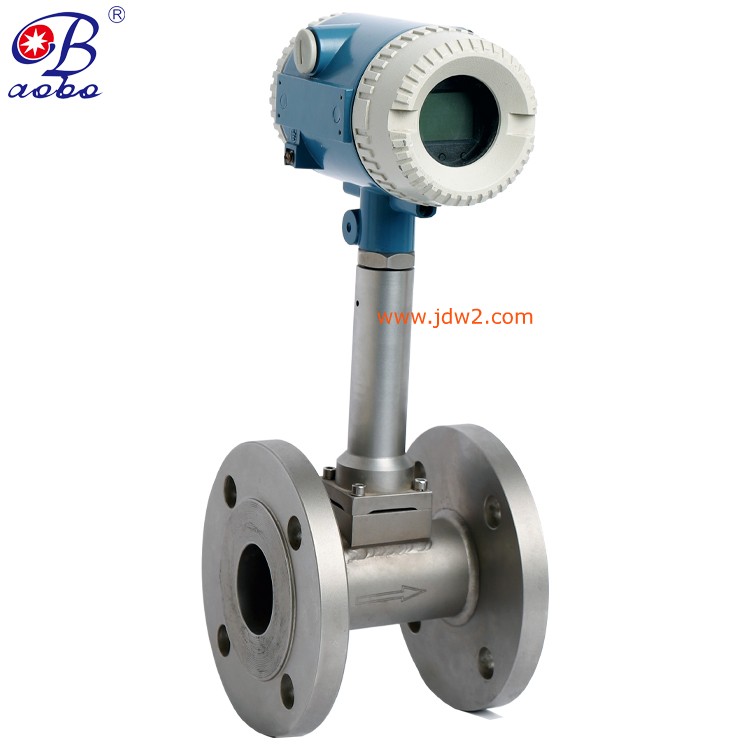

点击图片查看原图
产品概述
涡街流量计主要用于管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，使用寿命长，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
产品特点
1) 结构简单、牢固、无传动件、使用寿命长；
2) 维护简单、易安装、工作量小、费用低；
3) 量程比大（1:10～1:15）（智能型1:20以上）；
4) 压力损失小，准确度高、重复性好、长期工作稳定性好；
5) 输出频率信号不受流体温度、压力、粘度、密度等参数影响；
6) 大管径采用插入式涡街，价格低、重量轻、安装检修方便。
技术参数
公称通径：DN15-DN600
公称压力：1.6MPa，2.5MPa，4.0MPa
测量介质：液体、气体、蒸汽等单相或可认为是单相的介质
介质温度：（0-350）℃
精度等级：1.0级，1.5级
范围度：1:10~1:15，智能型1:15以上
压损系数：Cd=2.4
输出信号：方波：低电平≤0.5V，高电平≥5V，流量信号：（4-20）mA，HART协议输出
供电电源：DC24V，DC12V，DC3.6V锂电池
表体材质：1Cr18Ni9Ti，用于强腐蚀介质时材质另定
环境条件：（-40~55）℃ [现场显示型（-20~55）℃]，湿度（5-90）%RH，大气压力（8~106）KPa，防爆型（-20~40）℃
防护等级：IP65
防爆等级：ExdIICT6Gb，防爆编号：SYEx19.12246
