克拉管又名HDPE(高密度聚乙烯)缠绕结构壁B型管,简称缠绕结构B型管,是一种内壁光滑,外壁为螺旋状加强肋,由底膜和肋界面为0型的肋管经螺旋缠绕工艺制成的异形结构柔性管材,采用高密度聚乙烯为原料,在热熔状态下通过缠绕工艺一次成型,并在热态为脱模前通过滚动风冷方式风却,管道逐步散热,壁厚均匀,无内应力。
相较于目前常用的混凝土浇筑桥涵建造方式而言,用大口径高密度聚乙烯缠绕结构壁管(克拉管)建造桥涵的工艺节省了桥涵建造时间,极大提高了工程速度,在建造过程中节约了工程成本,减少了建造时间。
在使用克拉管建造桥涵之前,首先要开挖沟槽,其次进行垫层基础处理,接着需要安装管道。吊装之前必须先焊接管道,焊接工具为电熔连接焊机、手扳葫芦和吊装带。焊接步骤如下:
一、先将挖好的沟槽进行平整,底部铺沙8-12cm,用白色吊装带将克拉管放置在平整的沟槽基础上,且在沟槽基础的中心线上,管道承口端对着上水方,插口端向下游,且施工方向按照从下游向上游方向施工;
二、在两支克拉管的管道的端口处分别加上固定装置,将固定装置用钢丝绳和手扳葫芦连接,并将手扳葫芦加力至不能转动,在克拉管的管道的外侧两端用大锤震动,将管道的承口端连接到另一只管道的切割线位置;
三、将电熔焊机连接电源,检查电熔焊机在无负载时通电是否正常,在管道的连接部位承口端固定槽放置钢带,并用张紧器固定,在管道内部放置支撑环,进行紧固,将承口端的电熔丝与电熔焊机的把线连接,通电加热;
四、加热完成后,用焊枪将管道接口内外焊封加固,待管道自然降温至室外温度后,解除张紧器及钢带,焊接完成;
五、焊接完成后使用石粉进行回填,在石粉中混入3%~5%的水,每填20公分的石粉进行一次夯实,直到回填至管道顶部以上60公分完成。
技术支持:电熔焊机加热通电的电流及时间为:(1)DN300~500口径的管道电流为:45A±2,时间为12-20分钟;(2)DN600~900口径的管道电流为:50A±2时间,15~20分钟;DN1000~DN1500口径的管道电流为:55A,时间为20~35分钟;DN1600~DN2800口径的管道需要进行分2段焊接,电流为:60A±2,时间为25~35分钟;DN3000以上口径的管道需要进行分3段焊接,电流为60A±2,时间为30~40分钟。
管道安装:

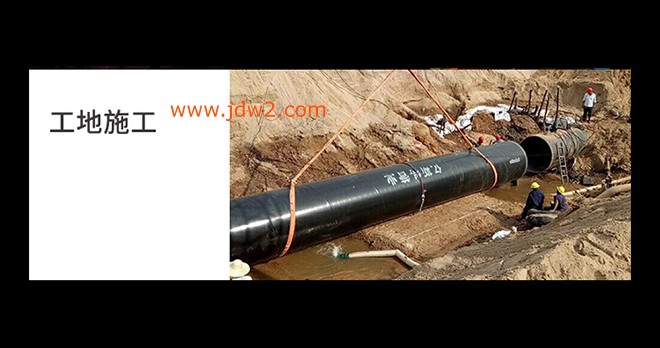

管道安装一般均采用人工安装。安装时,由人工抬管道两段传给槽底施工人员。明开槽,槽深大于3m或管径大于400mmm的管道,可用白色吊装带溜管,使管道平稳地放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽,因支撑的影响,宜采用从槽的一端集中下管,在槽底将管道运至安装位置进行安装。
工艺特点:用高密度聚乙烯缠绕结构壁管建造桥涵具有建造速度快、安全系数高、零渗漏、稳定性高、工程成本低;建造过程中工艺合理,现有施工设备即可完成建造。应用在实际中,桥涵稳定性高,抗压能力强,管道接口焊接质量完全符合相关行业标准的技术要求。
引用标准:
GB/T19472.2-2017《埋地用聚乙烯(PE)结构壁管道系统第2部分:聚乙烯双壁波纹管材》 ;
CECS 164-2004《埋地聚乙烯排水管管道工程技术规程》 ;
GB50268-2008 《给水排水管道工程施工及验收规范》;
《GB19472.2-2004》(环刚度试验);
《CJJ143-2010》(压力试验)。
在上述施工工艺技术方案中,吊装带厂家河北东圣吊索具为客户提供了克拉管道安装吊装带使用方法,旨在为客户提供行业解决方案及与起重吊装相关的技术支持,希望能够对您有所帮助。
