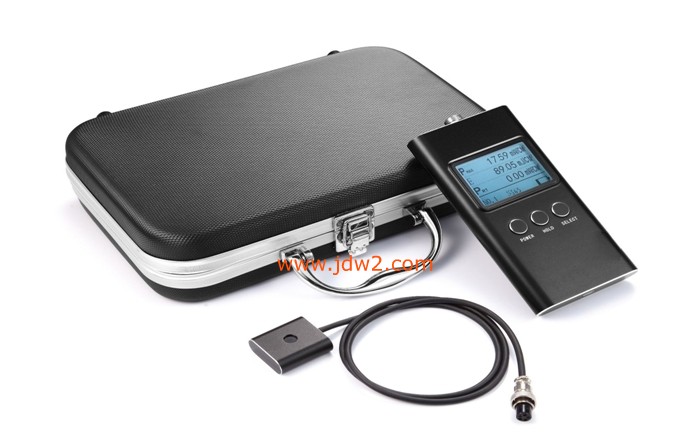

UV能量计 UV强度计一体机 WKM-UV1 UVA、UVB、UVC探头可选
一：概述
紫外线包括UVA波段(320nm-380nm),UVB波段（280nm-320nm）和UVC波段（200nm-280nm）。UVA波段主要用于光固化,光刻曝光,紫外光源,集成电路光刻等行业；UVC波段，又称为短波灭菌紫外线。紫外线杀菌灯发出的就是UVC短波紫外线。WKM-UV1紫外线辐照计的使用方法
此款紫外辐照计是一款可测试UVA,UVB,UVC各种波段紫外辐射照度的多通道紫外辐射照度计,可用于污水处理杀菌灯检测,电焊弧光检测,紫外老化实验箱检测等。采用数字探头，插拔式设计，仪器智能判断探头的型号。同时可以支持不同的紫外探头。
WKM–UV1采用的是UVA探头，测试波长320-400nm，中心波长365nm。用SMT贴片技术，选用高精度低功耗数字芯片，探测器经过严格的光谱及角度特性校正，性能稳定，适用性强。该仪器用于光化学、高分子材料老化、探伤、紫外光源、植物栽培、以及大规模集成电路光刻等领域的紫外辐照度测量工作。WKM-UV1紫外线辐照计的使用方法
|
序号 |
品名 |
数量 |
备注 |
|
1 |
仪器主机 |
1 |
|
|
2 |
感应探头 |
1 |
|
|
3 |
USB充电线 |
1 |
|
|
4 |
说明书 |
1 |
|
|
5 |
合格证 |
1 |
|
|
6 |
保修卡 |
1 |
|
|
7 |
便携箱 |
1 |
二、特点
1.光谱及角度特性经严格校正，稳定性好
2.采用微电脑技术，精度高，功耗低
3.数字液晶显示，带背光
4.探头与主机分离设计，方便更换不同探头
5.记忆功能，可循环存储10组数据
6.数字保持功能，Hold键，锁定数据，方便记录对比
7.自动关机功能节省电量
8.仪器内置可充电式锂离子电池
9.自带USB线充电，可直接连接电脑USB接口充电
三、主要技术指标
*波长范围及峰值波长：320nm-400nm;λp：365nm
*功率测量范围： 0.01 - 2000 mW/cm2 （可选0.1-2万mW/cm2 0.1-100万mj/cm2）
* 能量测量范围： 0.01 -999999mj/cm2
*测量精度：±5 %
*分辨率： 0.01 mW/cm2
0.01mj/cm2
*电源:1000mAH锂离子电池
*外形尺寸: 主机:长156*宽75*高22mm(毫米)
探头:长32*宽36*高14mm(毫米)
*感光孔径: ￠8mm
*标准线:线长1米,加长须定制
*取样时间:约0.5秒
*数据记录:循环记录10组数据
*重量: 350克
*使用温度: 主机:-20至60°C(摄氏度)
探头: -20至100°C(摄氏度)
*承受温度:120°C(摄氏度)条件下持续照射不超过20秒
四、仪器结构
WKM–UV1紫外辐照计由主机和感光探头两部分组成，二者通过缆线用航天插头连接。主机上有电源开关和功能按键以及充电接口，通过充电接口可以给本机提供冗余供电。WKM-UV1紫外线辐照计的使用方法
五、仪器操作
1. 使用本仪器进行测量时，请先将探头连接主机；
2. 开机：按下POWER键开机，进入系统显示品牌LOGO和探头型号序列号之后液晶屏上会显示数字，这时就可以进行测试了；
3. 测试：将感应探头的感应孔朝向需要检测的紫外光源，在检测时要注意数值的高低与仪器标准无关，与紫外线的分布和功率有关；
4. 数据保持：仪器液晶显示屏上会显示三组数据，Pmax值，E能量值，Prt当前值，如果操作者要记录当前某一时刻的值，只需按一下HOLD键，数据就会锁定并存储下来；
5. 再按HOLD键可继续进行下一组数据测试，共循环保存记录10组数据；
6. 长按HOLD键数字清零；
7. 按SELECT键可读取保存的10组数据，长按SELECT清零所有数据；
8. 液晶背光：当仪器不测试或不按动铵键10秒，仪器背光取消，进入省电模式，按任一键可点亮屏幕；测试时仪器会自动点亮屏幕；
9. 关机：当仪器无操作状态3分钟仪器会自动关机；
按POWER键仪器会关机；
关机后请将仪器放入专用便携箱内，妥善保管。
六、紫外辐照计WKM-UV1使用场合
七、仪器维护
⊙校验周期：建议校验周期为一年；
⊙仪器探头背部自带磁铁，可以吸附在铁板上，方便固定。
⊙仪器使用时应保持仪器的清洁，并且注意探头要轻拿轻放，避免强烈振动，以保证测量结果的准确性；
⊙避免与腐蚀性物品接触、远离高温高湿的环境。
⊙切勿将标配感光探头以外的任何物体接入仪器主机插口，以免造成仪器的永久性损坏；
