一．概述:

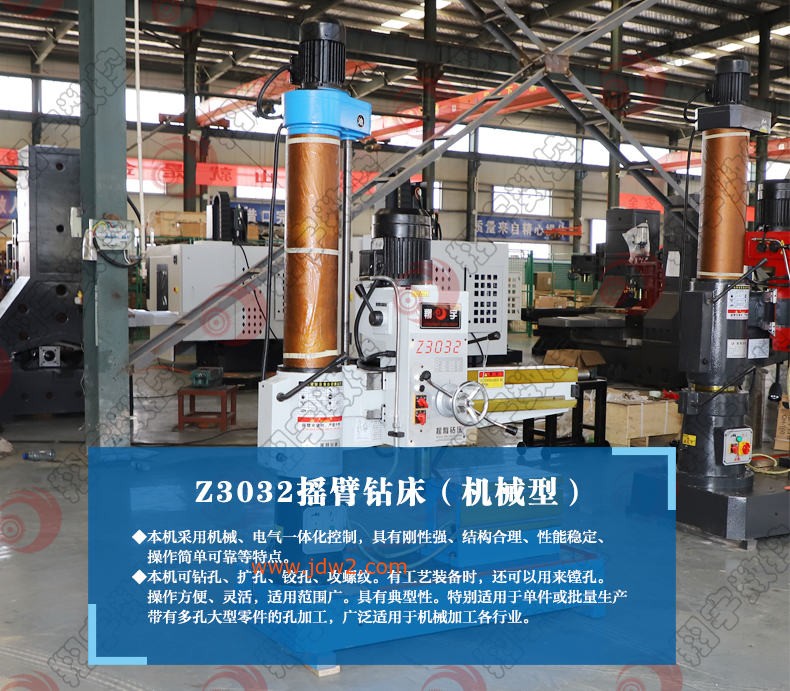

Z3032摇臂钻床钻孔直径32mm，是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
二.主要结构:
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上。
三.运动形式:
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
四.主要技术参数：
|
摇臂钻床参数项目 |
Z3032*10 |
|
钻孔直径（mm） |
0-32 |
|
主轴端面至工作台距离（mm） |
220-980 |
|
主轴中心至立柱母线距离（mm） |
260-1000 |
|
主轴行程（mm） |
120 |
|
主轴锥孔（莫式） |
4 |
|
主轴转数范围（rpm） |
108/ 162 / 262/ 398 /665 /1000 |
|
主轴转数级数 |
6 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
2.2 |
|
升降电机功率（kw） |
0.75 |
|
机床重量（kg） |
900 |
|
外形尺寸（mm） |
1600*700*2150 |
五、公司简介：
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、钻铣床等产品的研发、生产。
本信息由翔宇数控机床于2021年1月11日发布，长期有效，YY
