（单位：mm）
所有产品信息均与生产产家已标定参数一致。
本体
卧式端子台型

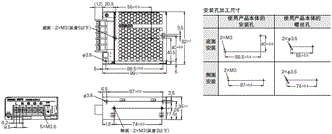

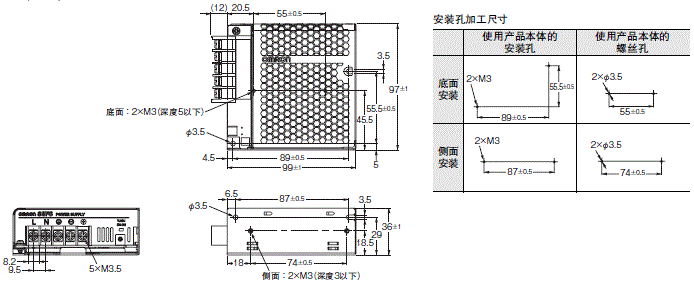

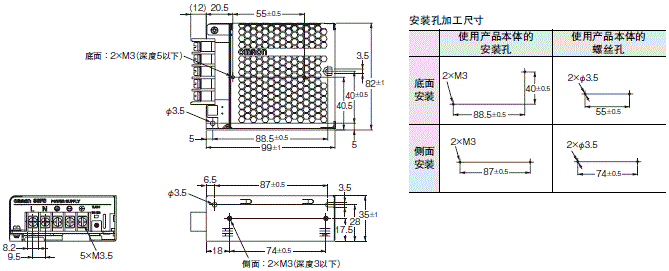

S8FS-C025□□(25W)

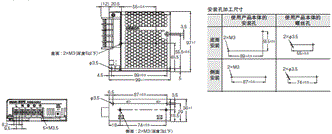

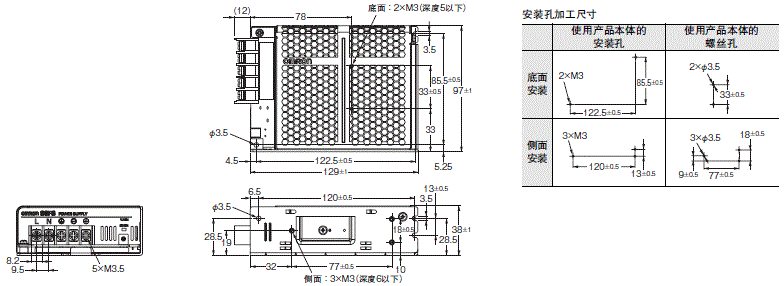

S8FS-C035□□(35W)
S8FS-C050□□(50W)
S8FS-C075□□(75W)

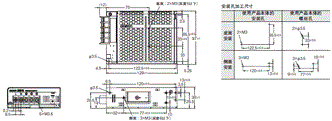

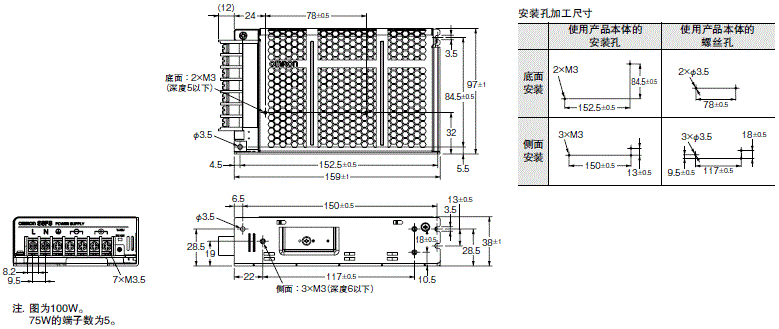

S8FS-C100□□(100W)
注. 图为100W。
75W的端子数为5。

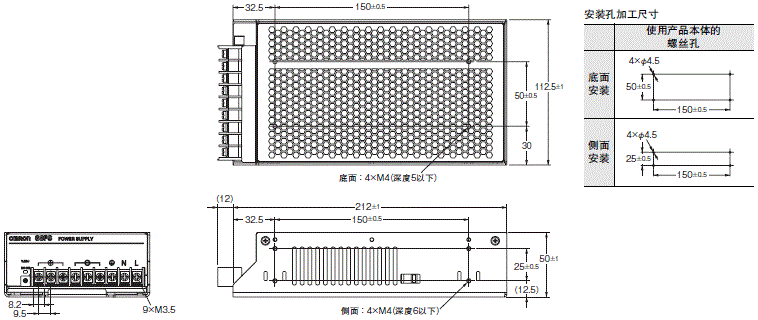

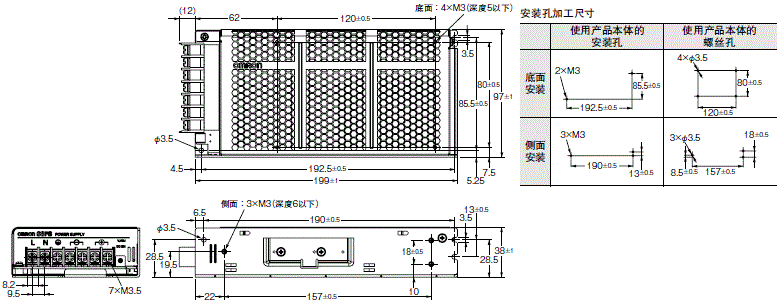

S8FS-C150□□(150W)

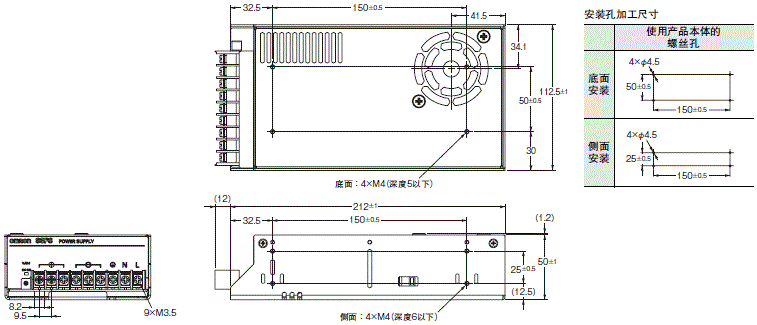

S8FS-C200□□(200W)

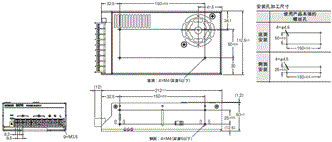

S8FS-C350□□(350W)
立式端子台型
S8FS-C015□□J(15W)
S8FS-C025□□J(25W)
S8FS-C035□□J(35W)
S8FS-C050□□J(50W)
S8FS-C075□□J(75W)
S8FS-C100□□J(100W)
S8FS-C150□□J(150W)
S8FS-C200□□J(200W)
S8FS-C350□□J(350W)

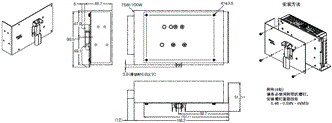

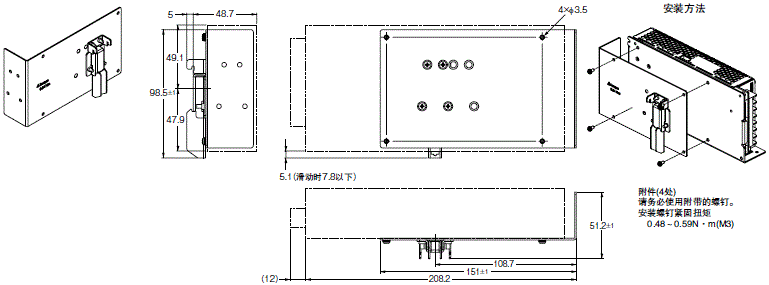

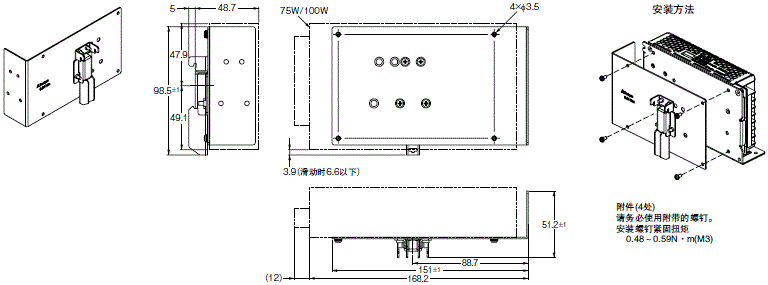

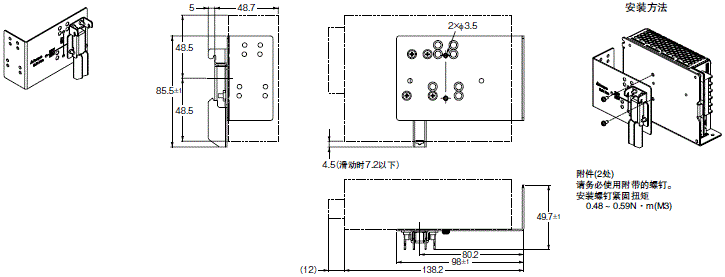

安装配件另售品
S82Y-FSC015DIN
S82Y-FSC025DIN
S82Y-FSC050DIN
S82Y-FSC150DIN
S82Y-FSC350DIN
S82Y-FSC015DIN-S
S82Y-FSC025DIN-S
S82Y-FSC035DIN-S
S82Y-FSC050DIN-S
S82Y-FSC100DIN-S
S82Y-FSC150DIN-S

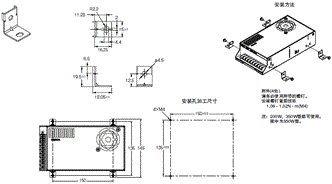

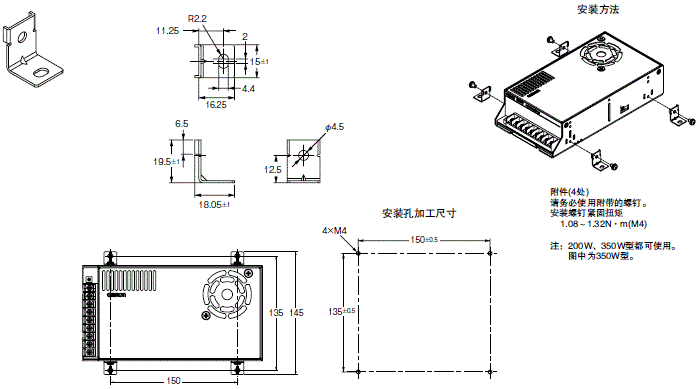

S82Y-FSC350B(4个装)
导轨安装用另售件
支承导轨(铝制)
PFP-100N
PFP-50N
支承导轨(铝制)
PFP-100N2
固定配件(终端板)
PFP-M
注1. 可能受到振动、冲击的用途中，可能会因铝的磨损而产生金属碎屑，这种情况下请使用铁制DIN导轨。
2. 若产品发生横向滑动，请在本体两端安装终端板(PFP-M)。
