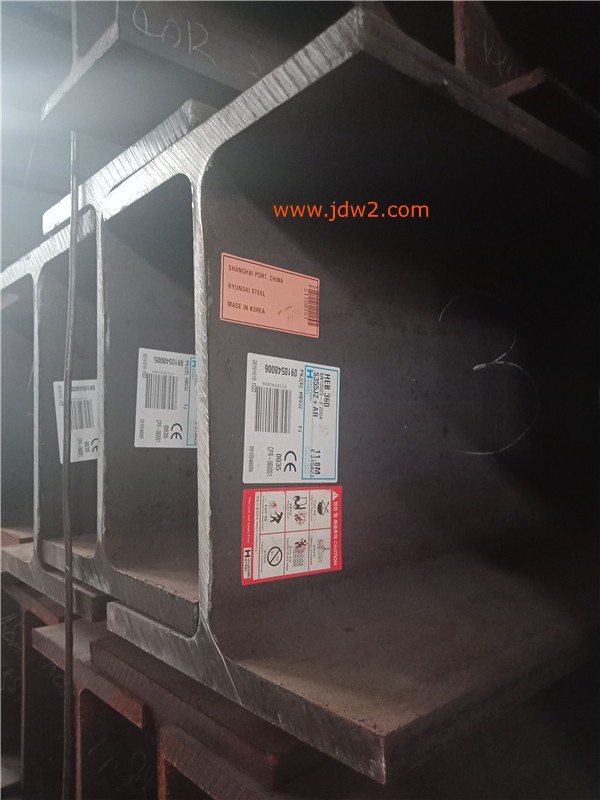

点击图片查看原图
HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱
HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台
HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用途相当于HN型钢;
H型钢的主要材质有Q235B、SM490、SS400、Q345、Q345B、A992等。
| HE240AA | 224*240*6.5*9 | 47.4 |
| HE240A | 230*240*7.5*12 | 60.3 |
| HE240B | 240*240*10*17 | 83.2 |
| HE240M | 270*248*18*32 | 157 |
| HE260AA | 244*260*6.5*9.5 | 54.1 |
| HE260A | 250*260*7.5*12.5 | 68.2 |
| HE260B | 260*260*10*17.5 | 93 |
| HE260M | 290*268*18*32.5 | 172 |
| HE280AA | 264*280*7*10 | 61.2 |
| HE280A | 270*280*8*13 | 76.4 |
| HE280B | 280*280*10.5*18 | 103 |
| HE280M | 310*288*18.5*33 | 189 |
| HE300AA | 283*300*7.5*10.5 | 69.8 |
| HE300A | 290*300*8.5*14 | 88.3 |
| HE300B | 300*300*11*19 | 117 |
| HE300M | 340*310*21*39 | 238 |
| HE320AA | 301*300*8*11 | 74.2 |
| HE320A | 310*300*9*15.5 | 97.6 |
| HE320B | 320*300*11.5*20.5 | 127 |
| HE320M | 359*309*21*40 | 245 |
| HE340AA | 320*300*8.5*11.5 | 78.9 |
| HE340A | 330*300*9.5*16.5 | 105 |
| HE340B | 340*300*12*21.5 | 134 |
| HE340M | 377*309*21*40 | 248 |
| HE360AA | 339*300*9*12 | 83.7 |
| HE360A | 350*300*10*17.5 | 112 |
| HE360B | 360*300*12.5*22.5 | 142 |
| HE360M | 395*308*21*40 | 250 |
