金属板和活动压紧板安装在悬挂梁上，并由下导杆定位，而杆端则固定在支撑柱上，但如果其中一种液体或两种液体在换热器内不止通过一次，则接口应开在因定板和活动压紧板上。
板片波纹角度大小的合理搭配，可以较大提高单位换热面积的换热效果、调节液体的阻力、节省换热面积，其结果降低投资成本，缩短投资回收时间。

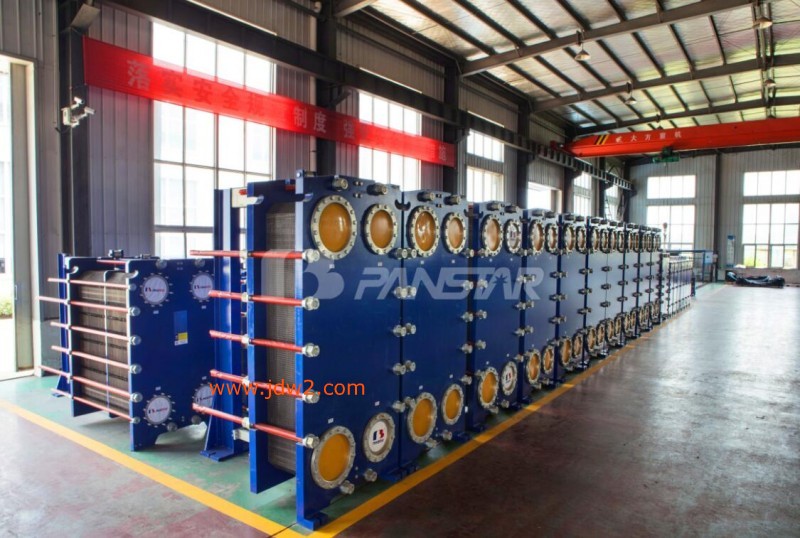

派斯特板式换热器有BR系列、BP系列、BT系列、BS系列、冷凝器、蒸发器、半焊工、全焊式等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
板片材料：
不锈钢：SUS304、316、316L、310S、904
钛及钛钯合金：TAi、TAi－Pd
哈氏合金：C276、D205、B2G
镍：Ni200
钼：254MO
产品参数：
压力范围：不大于2.5MPa
最大处理量：1500㎥/h
最小处理量：1㎥/h
组装面积范围：800㎡
温度大体范围：-50-180℃
最大接口：DN350
最小接口：DN32
热负荷：10MW
板片厚度：0.5-0.8mm
