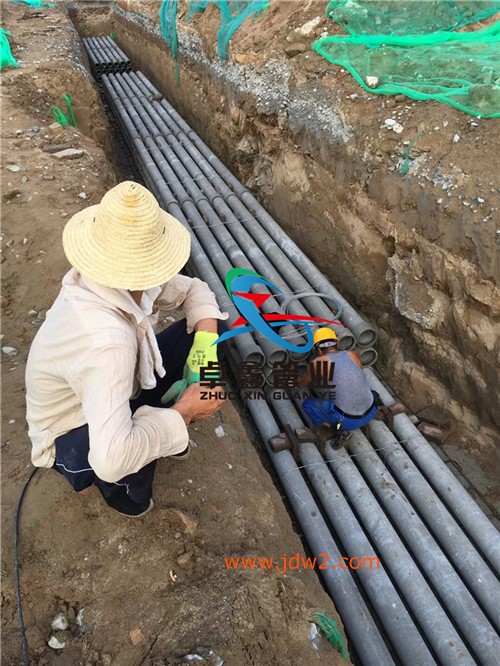

电缆排管工程施工工艺及验收规定
排管敷设的要求
1.电缆排管所需孔数，除按电网规划确定敷设电缆根数外，还需有适当备用孔供更新电缆用，但排管的大规模不宜超过21孔。排管顶部土壤覆盖深度不宜小于0.5m，且与电缆、管道（沟）及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时，尽可能取直线，在转弯和折角处，应加工井。在直线部分，两工井之间距离以120～140m为宜，排管在工井处的管口应封堵。
3.排管地基应坚实、平整，不得有沉陷。不符合要求时，应对地基进行处理并夯实，以免地基下沉损坏电缆。排管应有0.3%的坡度，使积水流向工井。
4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要，工井的高度应使工作人员能站立操作，且不小于1.9m，工井底应有积水坑，向集水坑泄水坡度不应小于0.3%。
5.工井内电缆支架应有良好的接地，托架应作防腐处理。工井内应预埋构件，便于在敷设电缆使用牵引机械时固定滑轮。
6.排管建成后及敷设电缆前，应用试验棒疏通检查排管内壁有无尖刺或其他障碍物，防止敷设时损伤电缆。
7.排管应使用对电缆金属护套无腐蚀作用的材料制成，如水泥管或玻璃钢管。管的内径不宜小于电缆外径的1.5倍，且不小于150mm。管子内部必须光滑，管子连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。
8.工井内的两侧除需预埋供安装用立柱支架等铁件外，在顶板和底板以及与排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。安装在工井内的金属构件皆应用镀锌扁钢与接地装置连接。每座工井应设接地装置，接地电阻不应大于10欧姆。在10％以上的斜坡排管中，应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
