气动活塞切断阀 主要技术参数
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
可与本公司 |
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
||
公称压力 MPa |
1.6 ; 4.0 ; 6.4 |
||||||||||||
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||||
流量特性 |
快 开 |
||||||||||||
介质温度 ℃ |
软密封:-40~150(常温型) ; 硬密封:-40~200(常温型); -40~450(中温型) |
||||||||||||
法兰尺寸、型式 |
PN16按JB79-59; PN4.0、64按JB/T79.2-94凹式 |
||||||||||||
阀体材质 |
ZG230-450 ; ZG1Cr18Ni9Ti;ZGOCr18Ni12Mo2Ti |
||||||||||||
阀座、阀芯材质 |
1Cr18Ni9 ; 0Cr18Ni12Mo2Ti |
||||||||||||
上阀盖型式 |
普通式(常温型) ; 热片式(中温型) |
||||||||||||
可配附件 |
手轮机构、空气过滤减压器、电磁阀、信号回讯器等 |
注:可提供GB、ANSI、JPI、DIN等法兰经构型式,法兰距可根据用户需要确定。
气动活塞切断阀 执行机构
公称通径 mm |
执行机构型号 |
气缸直径 mm |
行程 mm |
进气孔螺纹 |
备注 |
|||
常温型 |
中温型 |
常温型 |
中温型 |
常温型 |
中温型 |
|||
20 |
ZSPA-1、ZSPB-1 |
ZSPA-1、ZSPB-1 |
150 |
150 |
10 |
M16×1.5 |
M16×1.5 |
ZSP:单作用 |
25 |
||||||||
40 |
ZSPA-2、ZSPB-2 |
200 |
16 |
|||||
50 |
||||||||
65 |
ZSPA-2、ZSPB-2 |
ZSPA-3、ZSPB-3 |
200 |
300 |
25 |
M20×1.5 |
||
80 |
||||||||
100 |
30 |
|||||||
150 |
ZSPA-3、ZSPB-3 |
ZSPA-4、ZSPB-4 |
300 |
400 |
40 |
M20×1.5 |
M24×2 |
|
200 |
60 |
气动活塞切断阀 性能指标
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
阀座直径 mm |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
软密封泄漏量 |
水 试 |
0 |
||||||||||
气 试 |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
||
硬密封泄漏量 |
水 试 MPa |
4.0 |
3.0 |
|||||||||
ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
气试△P=0.35MPa |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
|
切断时间 s |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
||||||
额定行程偏差% |
+6 |
气动活塞切断阀 允许压差
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
气缸直径 mm |
150 |
200 |
300 |
400 |
|||||||||
气源压力KPa |
500 |
允许压差 |
整机 |
流开 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
流关 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
||||
整机 |
流开 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
|||
流关 |
4.0 |
4.0 |
1.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 |

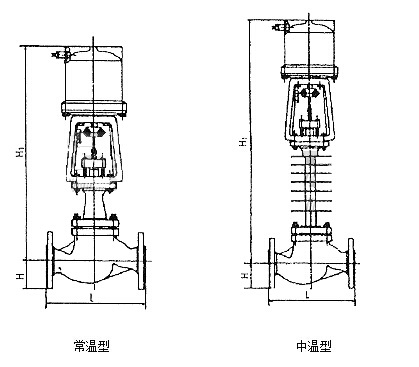

气动活塞切断阀 外形尺寸
公称通径 DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
L |
PN MPa |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
4.0 |
650 |
||||||||||
6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
||
H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
||
不带手轮 |
H1 |
常温型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
中温型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
||
带手轮 |
H1 |
常温型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
中温型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
||
H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
||
H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 |
